Архитектурно-археологический обмер зданий, 10 150 кв.м.

Где: г.Москва, 1-й Боткинский проезд, дом 7, строение 1.
Задача: обмер фасада и помещений объекта культурного наследия для последующей реставрации.
Площадь помещений: 10 150 кв.м.
Количество точек: 1,2 млрд.
Срок: 35  календарных дней.

Здание является объектом культурного наследия "Фабрика-кухня,1927-29 гг, арх. А.И.Мешков."

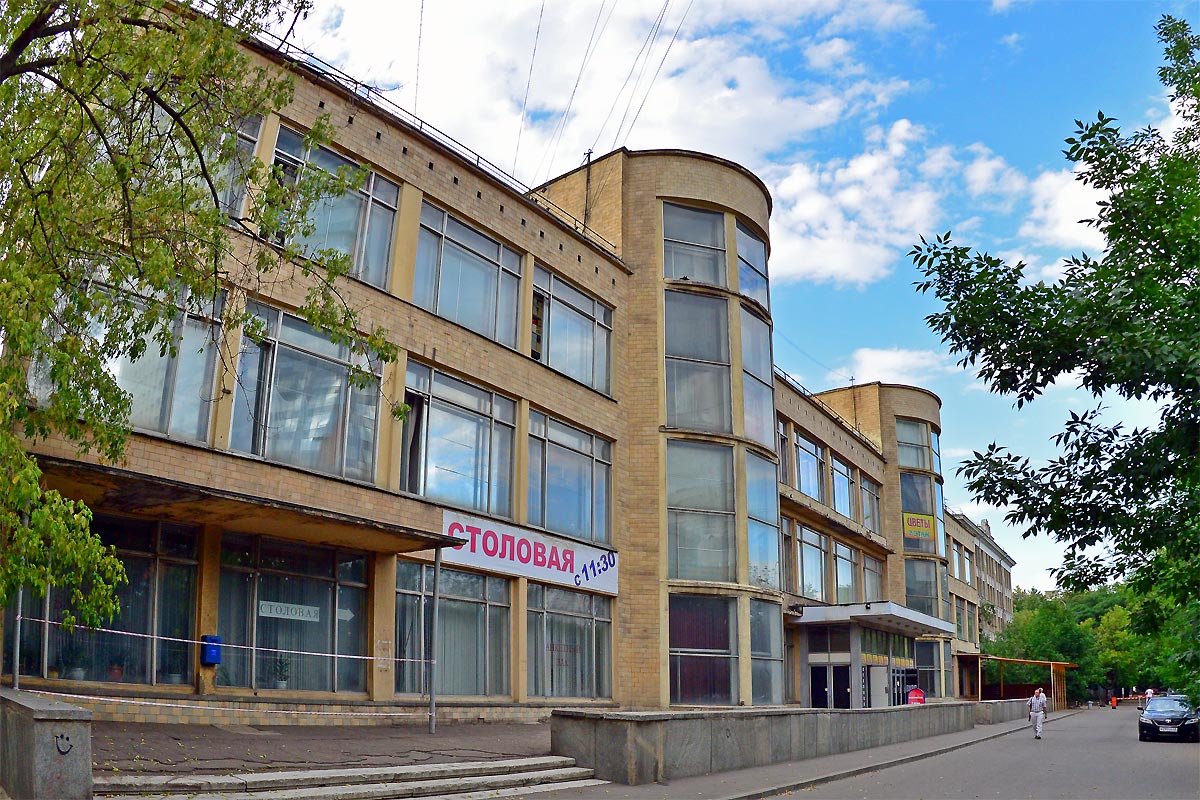

Главный фасад:
Обмер фасада

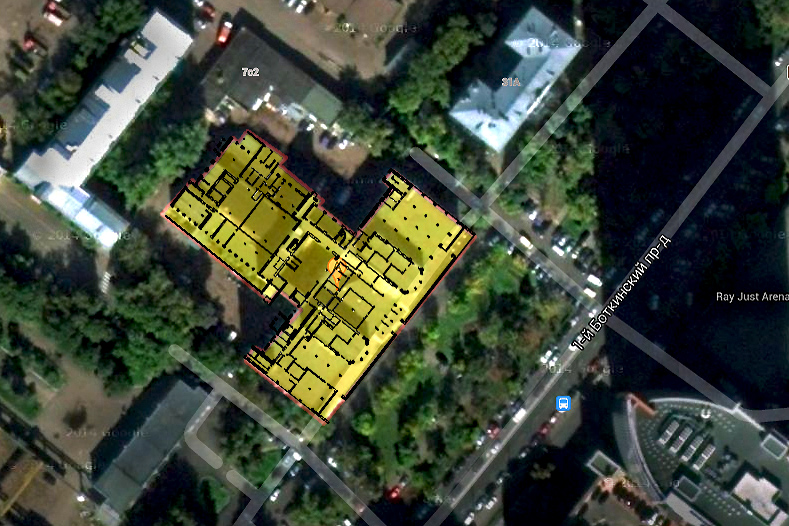

Зона проведения работ:
Обмер помещений

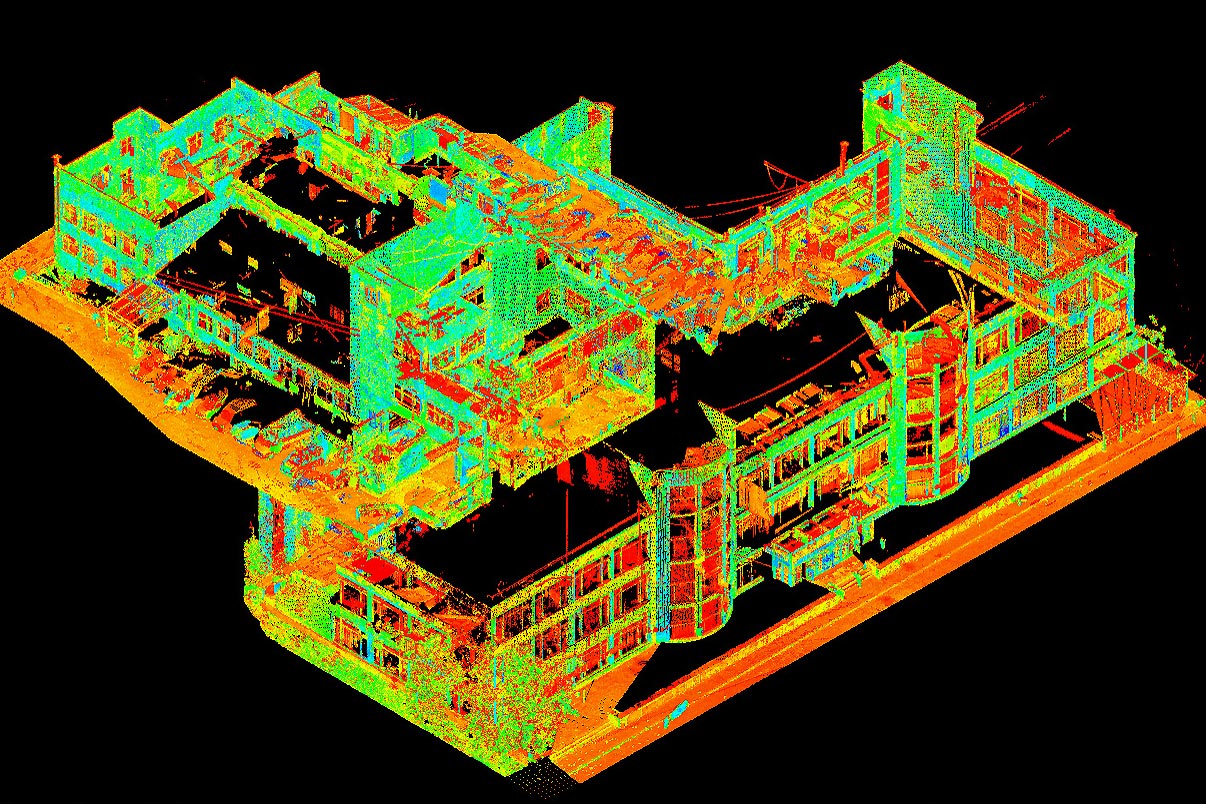

Облако точек полученное в результате 3д лазерного сканирования (1,2 млрд. точек):
Обмеры помещений москва

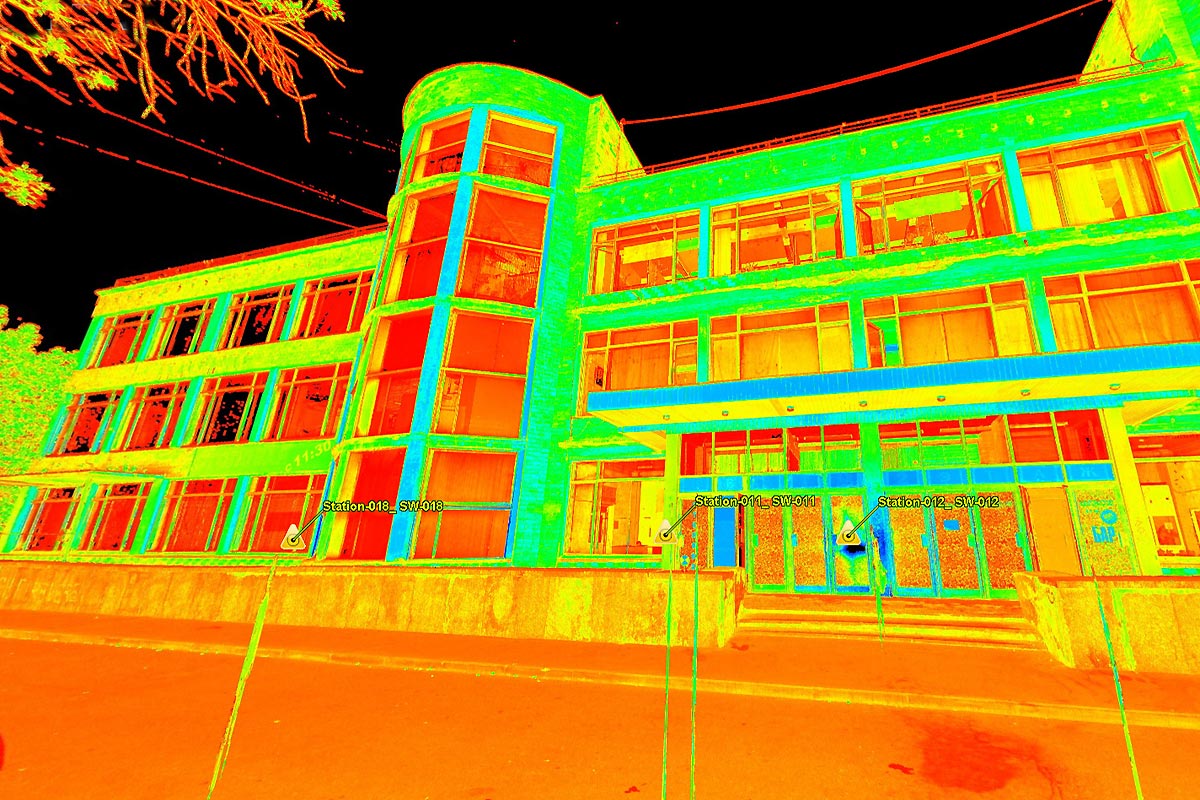

Фрагмент сканирования главного фасада, на 3-м этаже получаем еще и местоположение ригелей (скан через стекло):
Лазерное сканирование фасада

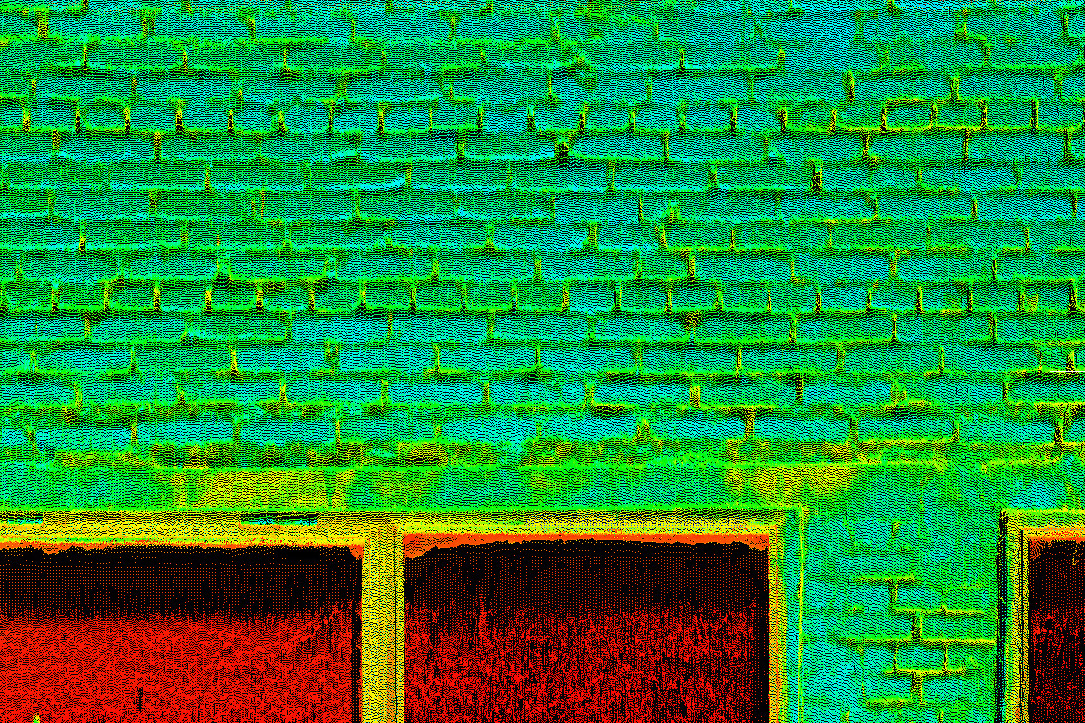

Плотность точек позволяет рассмотреть детали:
Сканирование здания

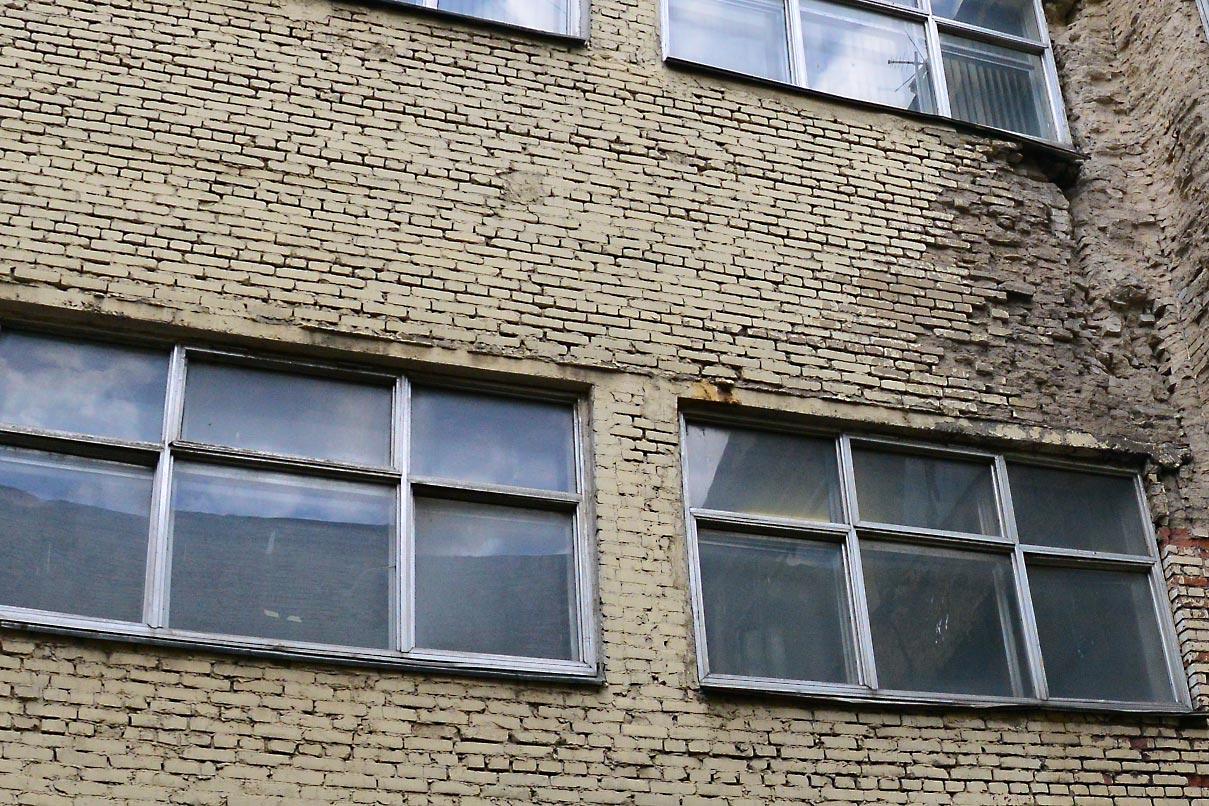

Это место в реальности:
Обмер-фасада-7-

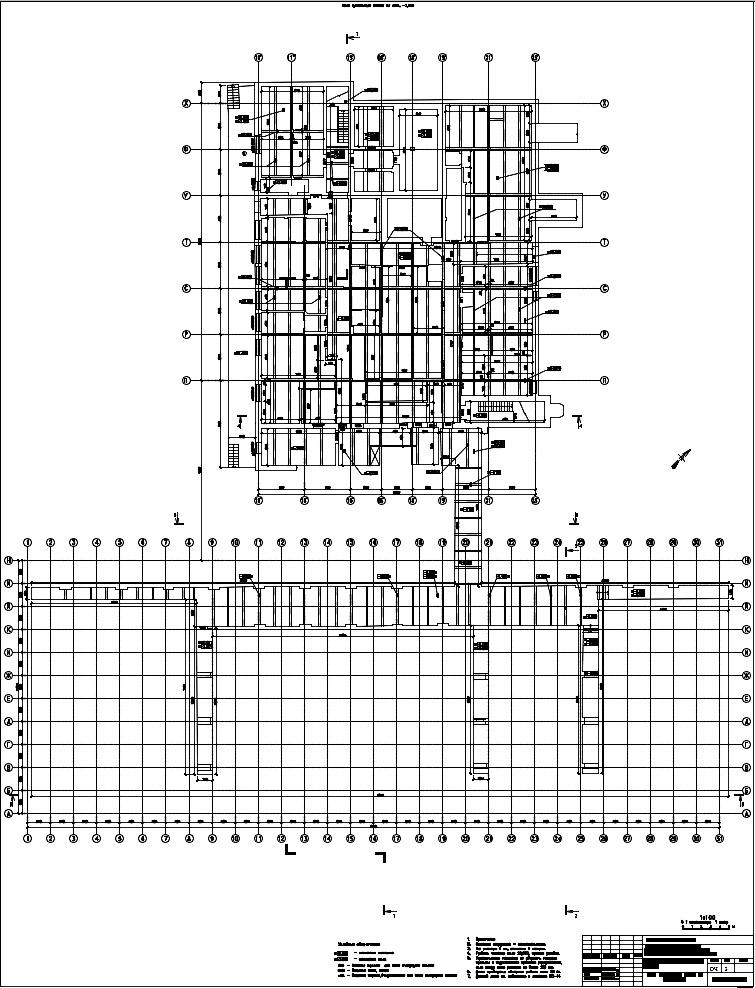

План подвального этажа:
Обмер-подвала

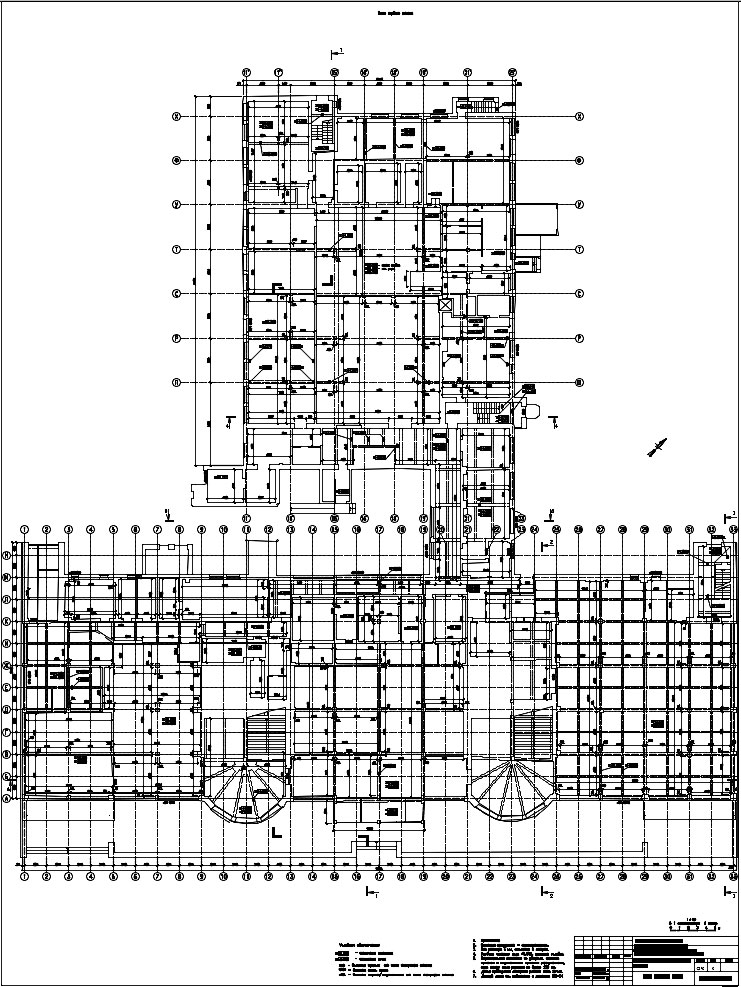

План первого этажа:
Обмер-помещения

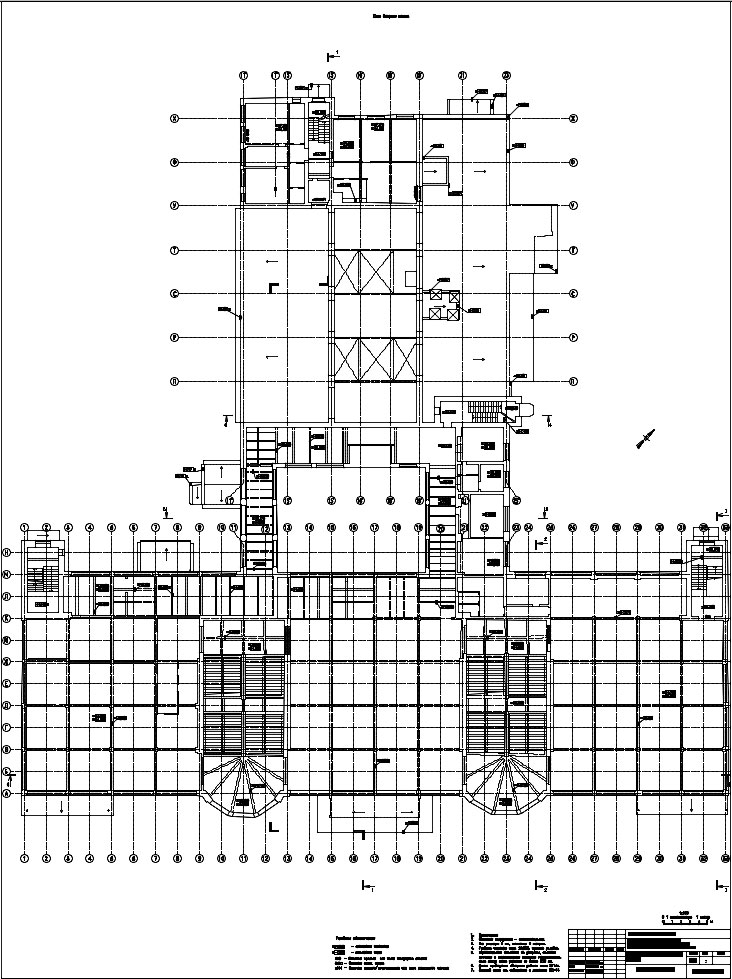

План второго этажа:
Обмер-помещения2

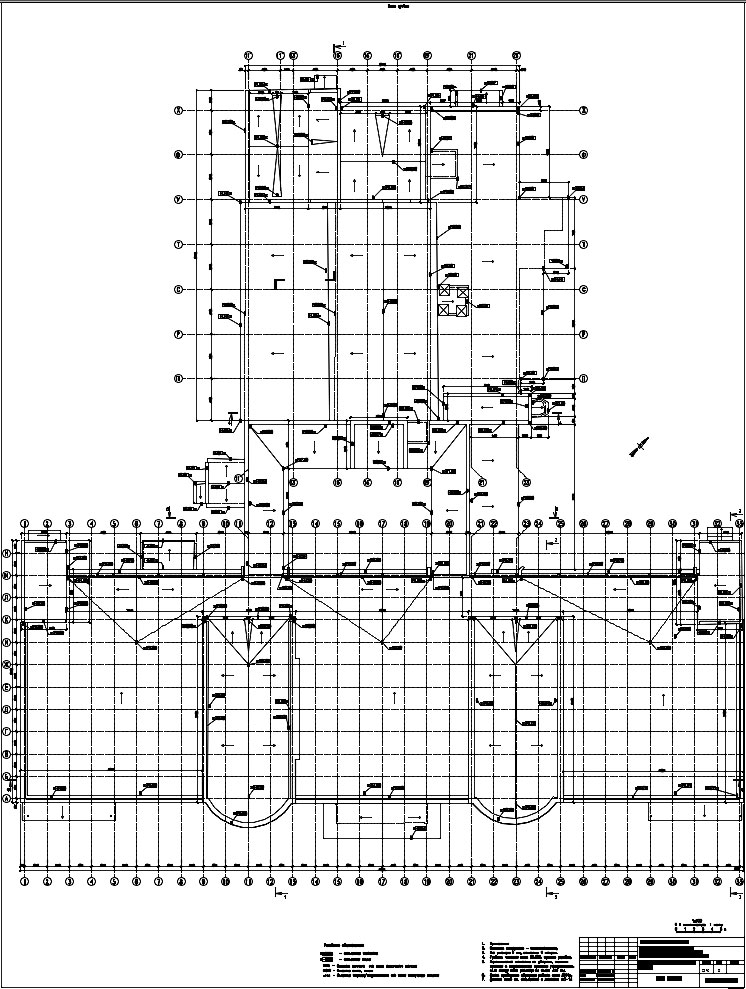

План кровли:
Обмер-кровли

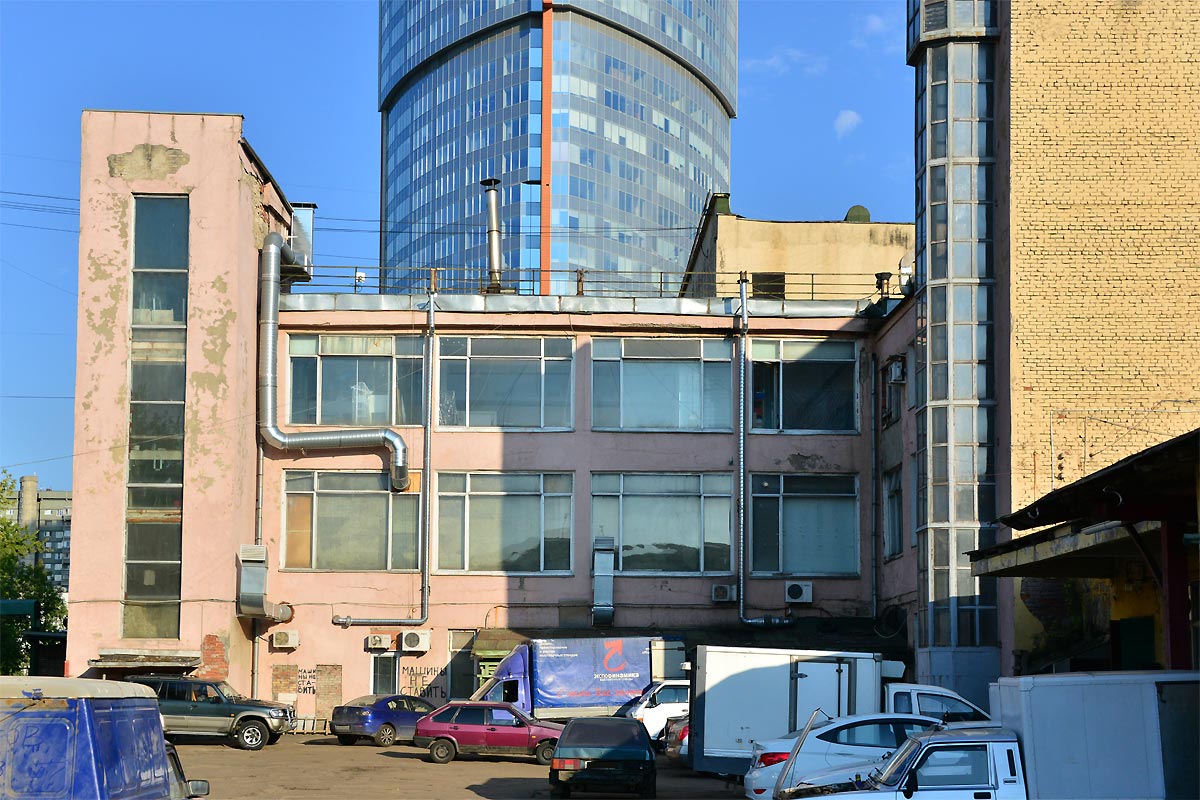

Дворовый фасад:
Обмер фасада 1

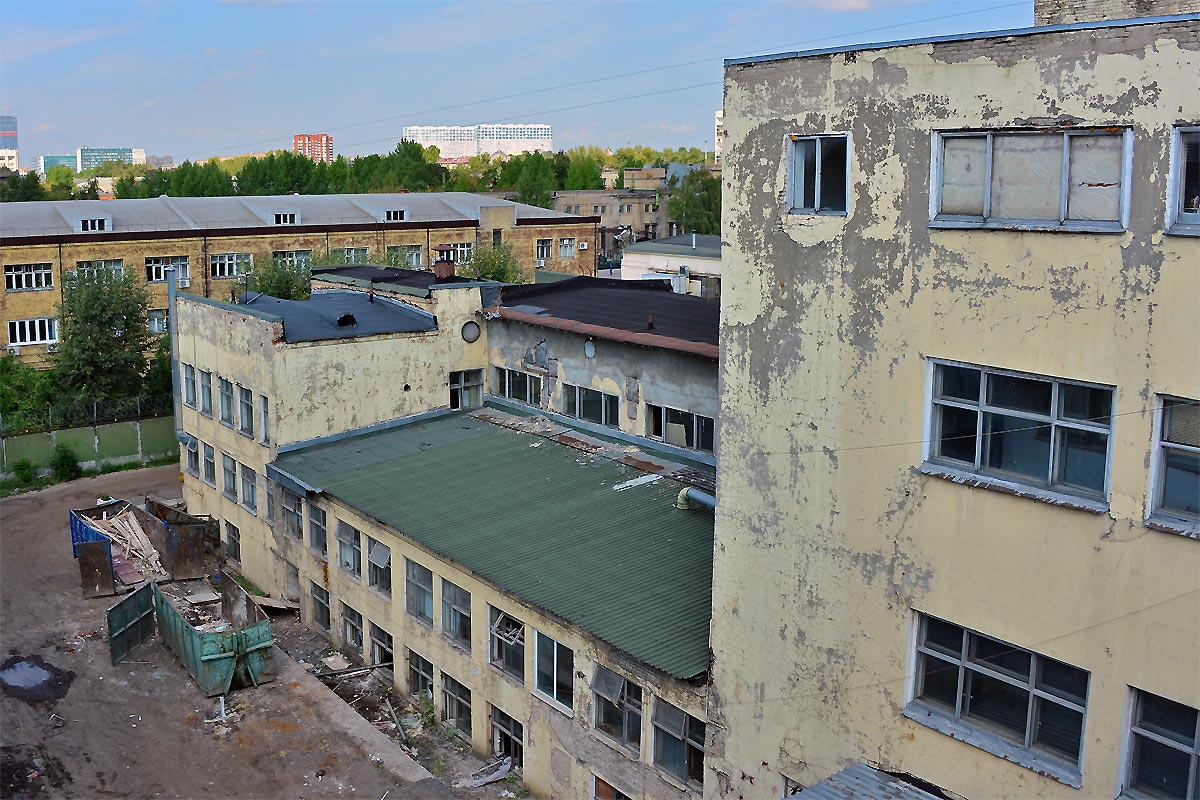

Вид на дворовый фасад с кровли:
Обмер фасада 2

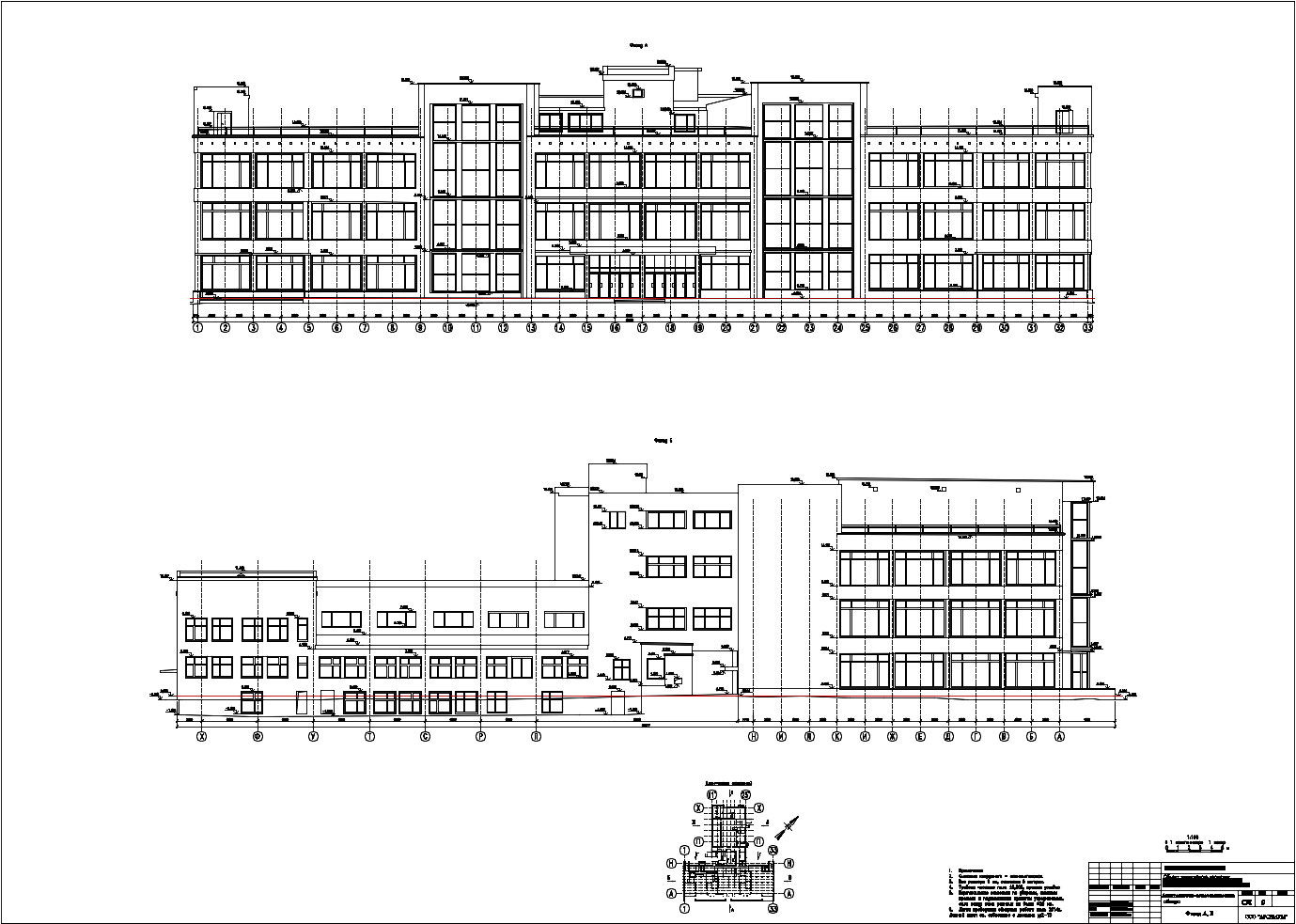

Чертежи главного и дворового фасада:
Обмер-фасада

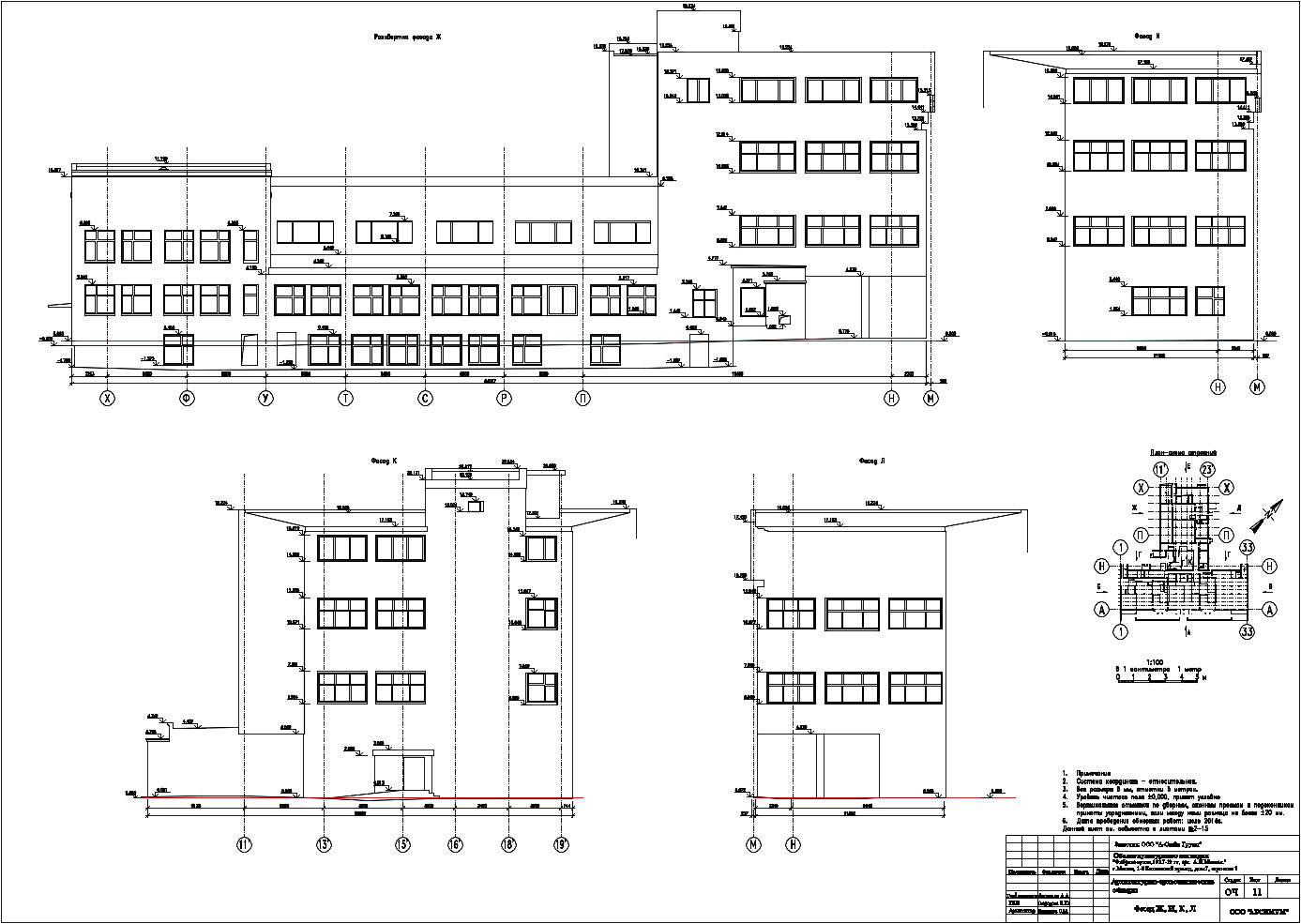

Чертежи дворовых фасадов:
Обмер-фасада-1

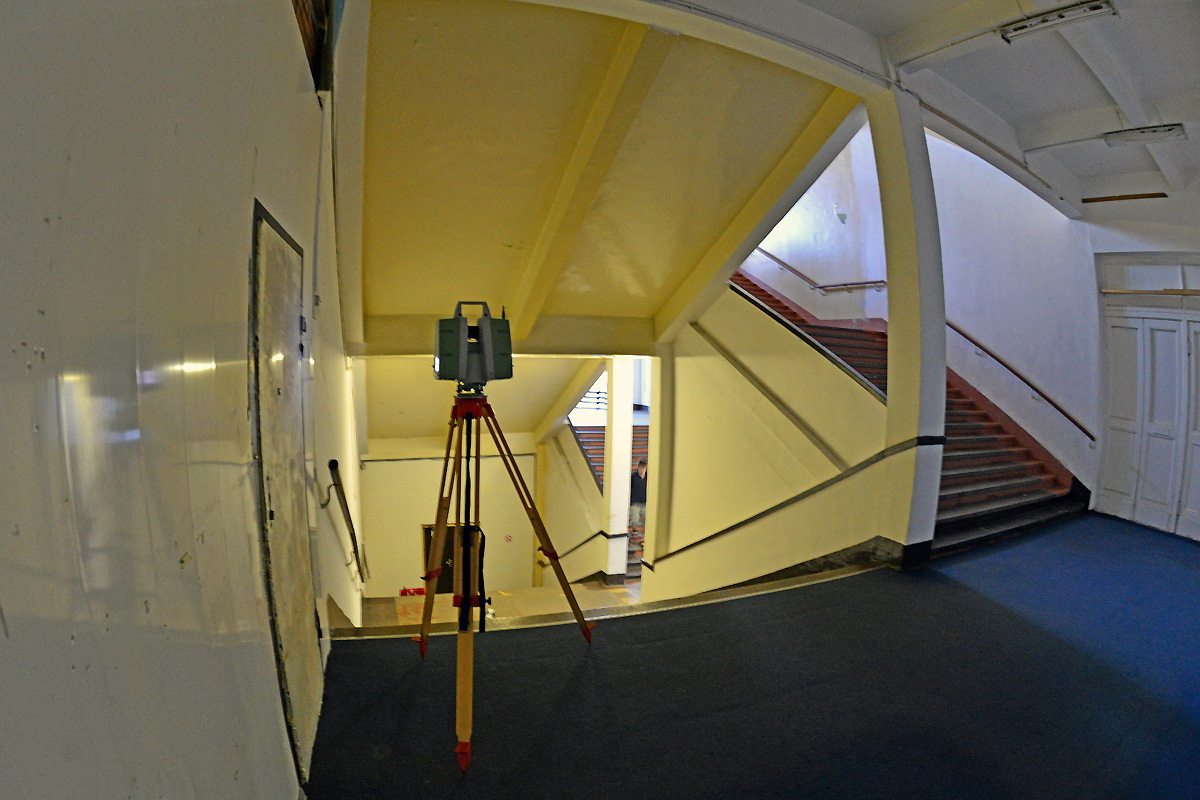

Рабочий момент, сканирование лестницы сканером leica ScanStation P20:
Лазерное сканирование

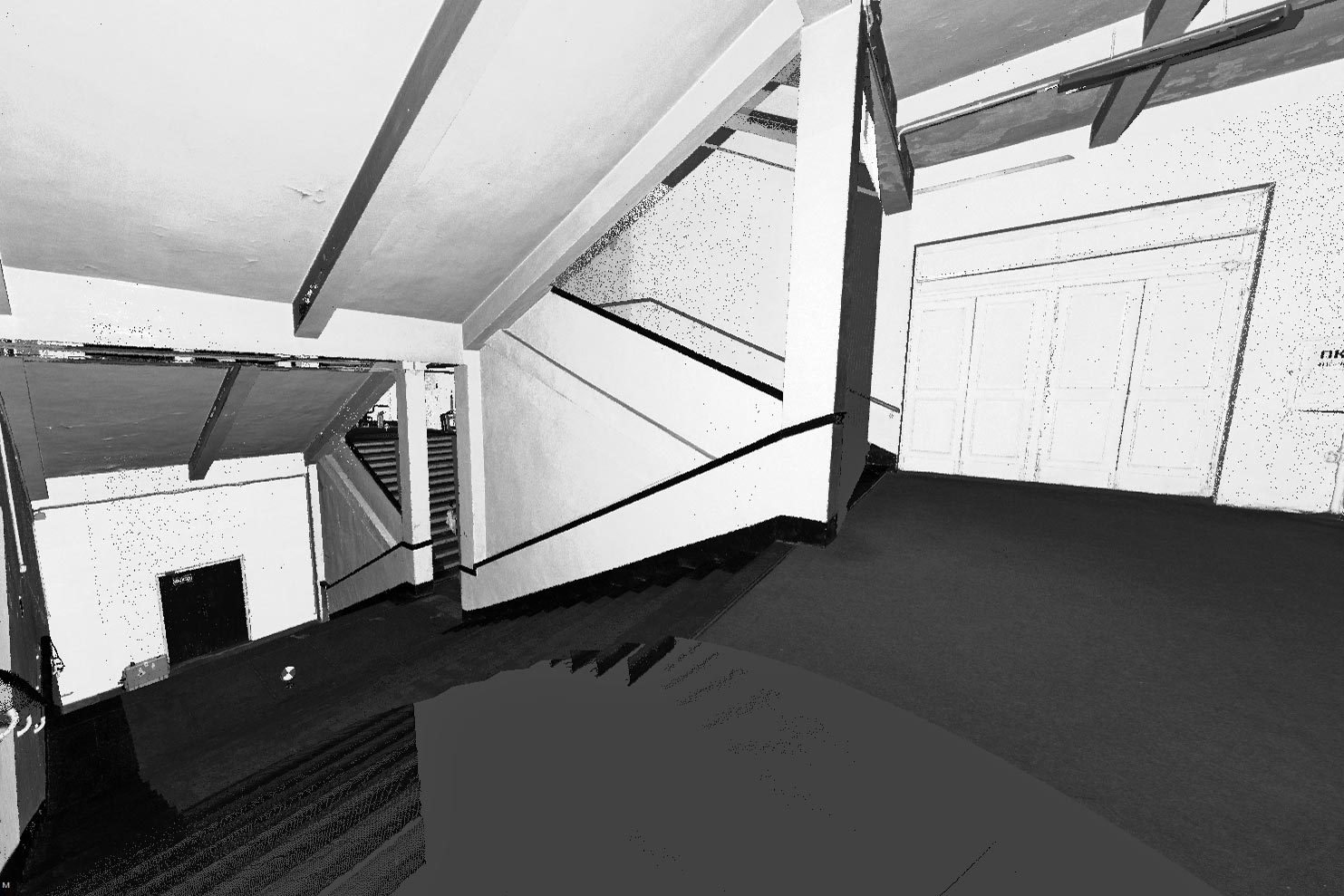

В  результате лазерного сканирования было получено облако точек высочайшего разрешения:
Сканирование-помещения

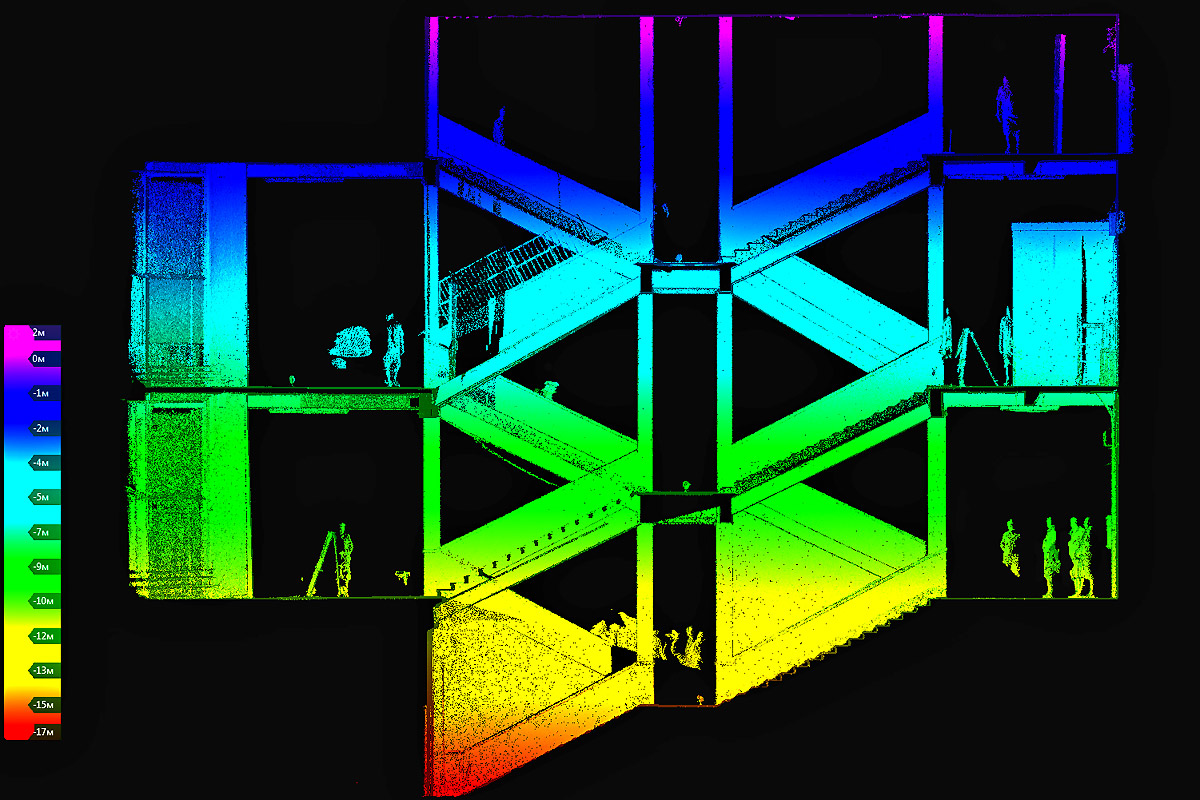

Разрез облака точек, полученный в результате сканирования (цвета в соответствии с высотными отметками):
Сканирование-помещения-1

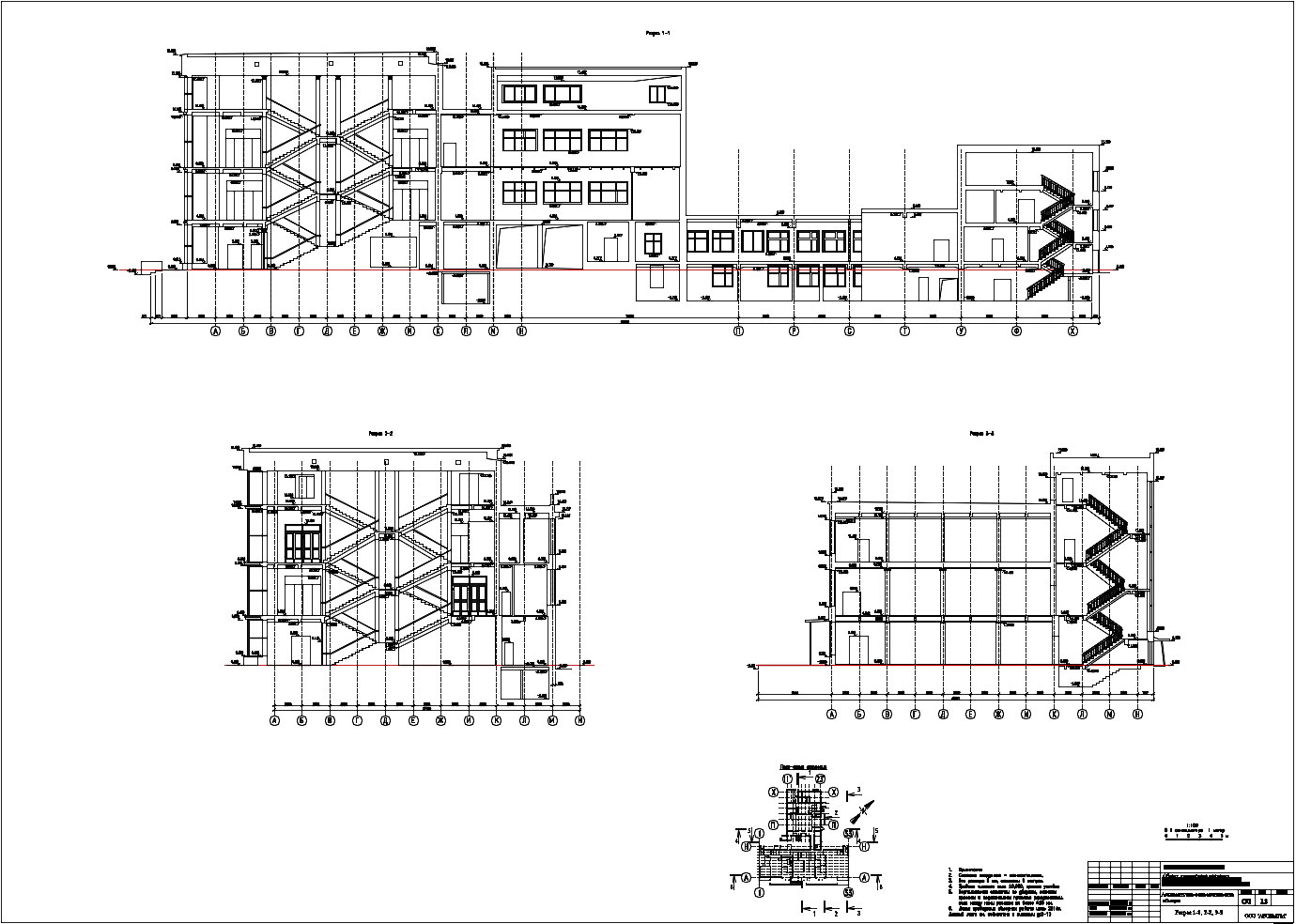

Разрезы в проектной документации:
Обмер-разрез

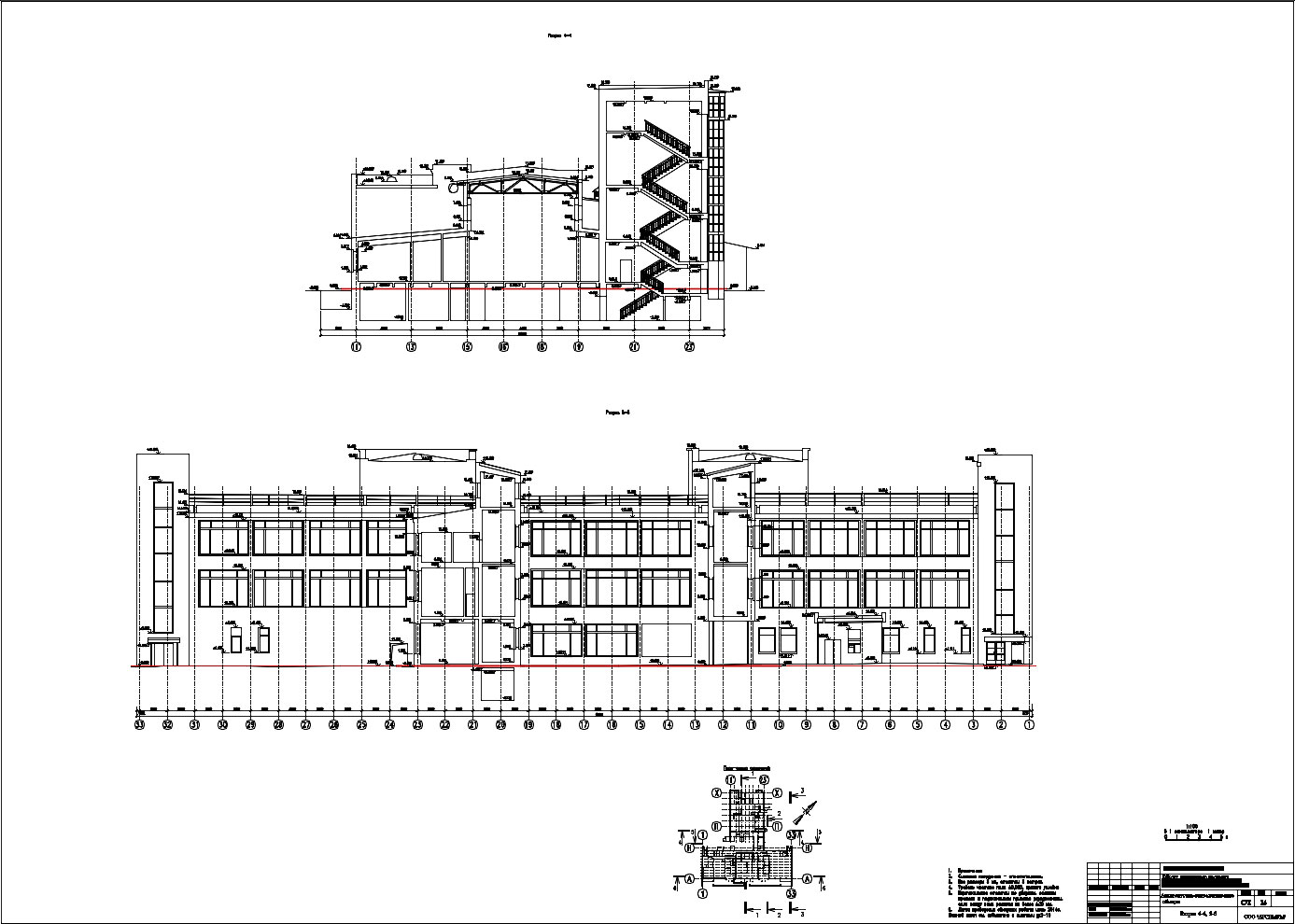

Еще разрезы:
Обмер-разрез-1
