Архитектурный обмер фасада объекта культурного наследия лазерным сканером

Где: Москва, Гоголевский бульвар, 12с1.
Задача: архитектурный обмер фасада объекта культурного наследия для последующей реставрации. Работы были выполнены при помощи сканера Leica Scanstation P20. Что позволило поднять качество работ.
Количество точек: 320 млн. точек.
Срок: 7  календарных дней.

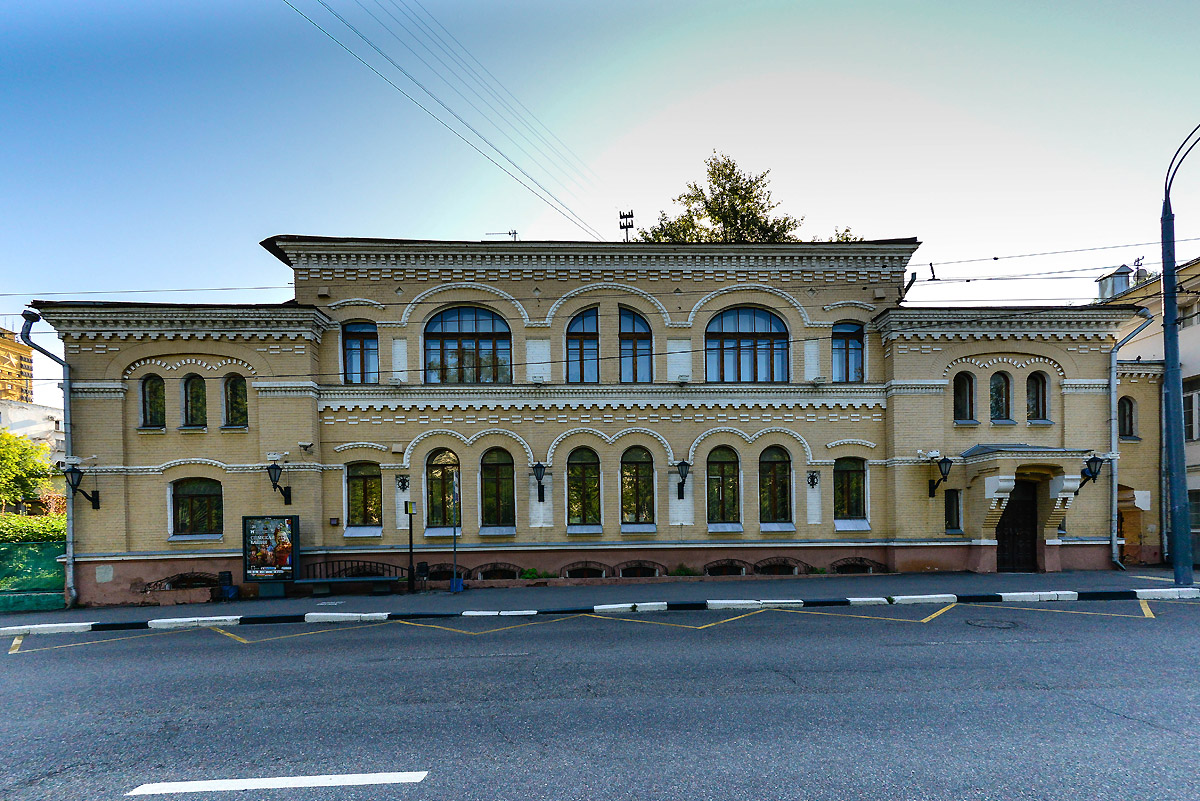

Здание является объектом культурного наследия "Московская удельная контора, 1880-е гг., 1915г.":
Архитектурный обмер

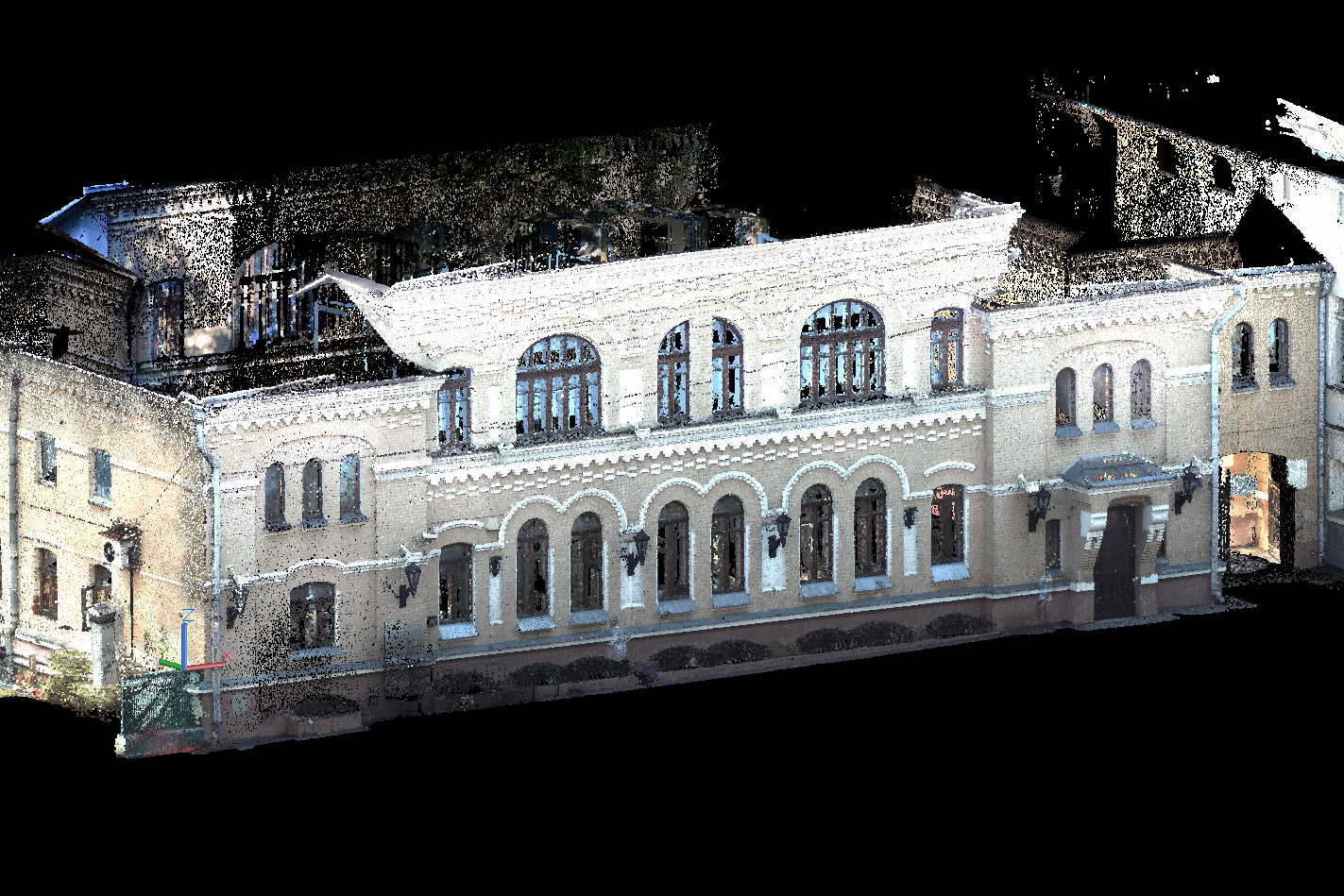

Облако точек, полученное в результате трёхмерного сканирования, со стороны главного фасада:
Сканирование фасада

Видео про обработку результатов лазерного сканирования и получение документации (для лучшей детализации смотреть в HD качестве):

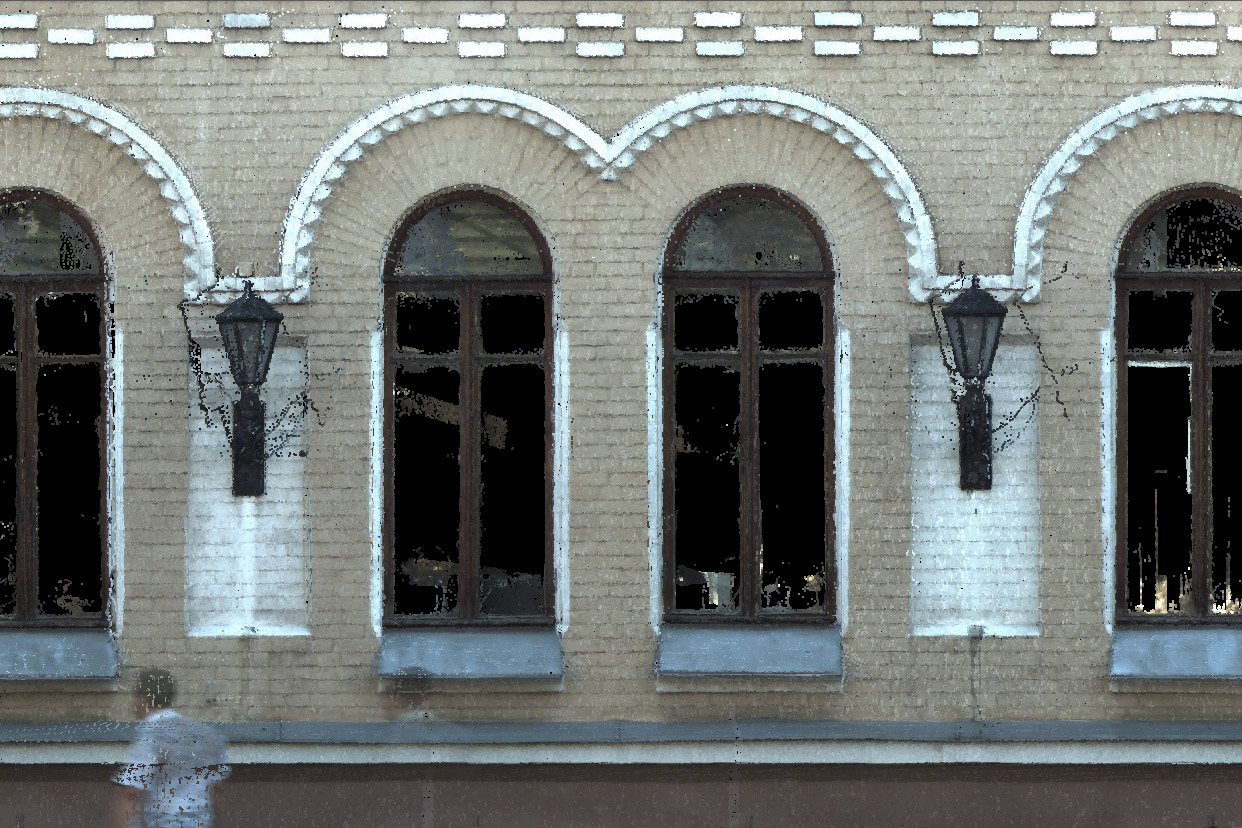

Фрагмент облака точек, шаг точек 2х2 мм:
Сканирование фасада 5

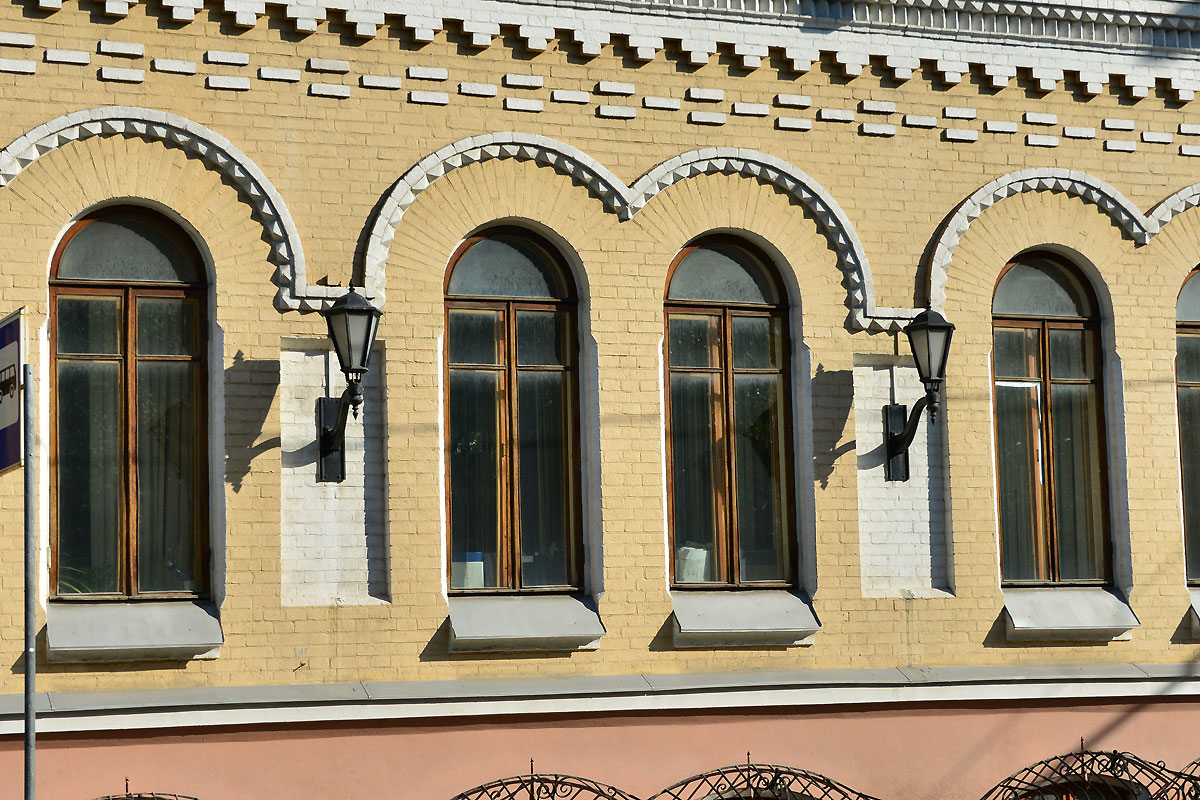

Фото фрагмента фасада:
Сканирование фасада 6

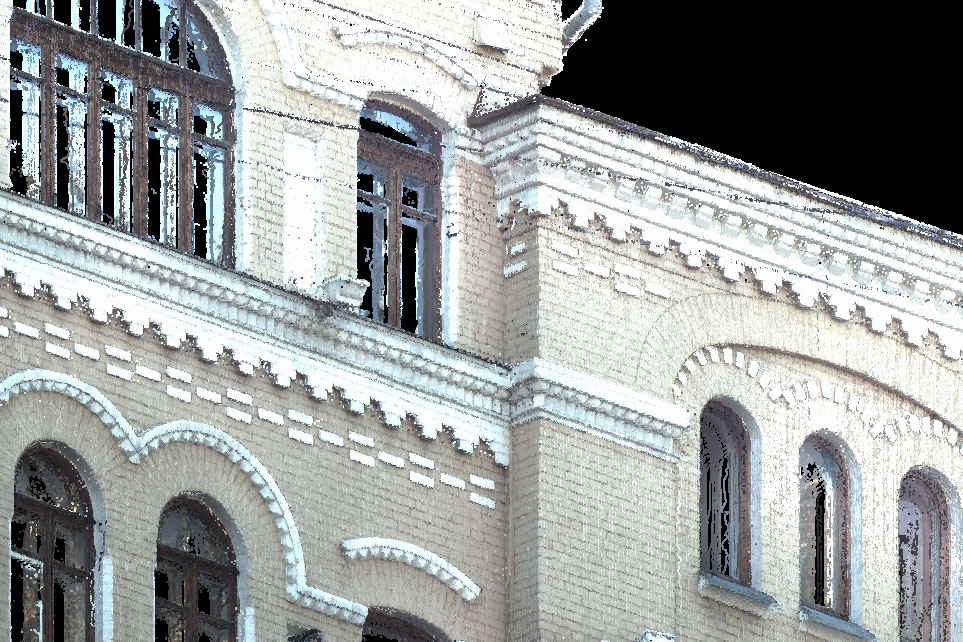

Облако точек в зоне карнизов:
Сканирование фасада 4

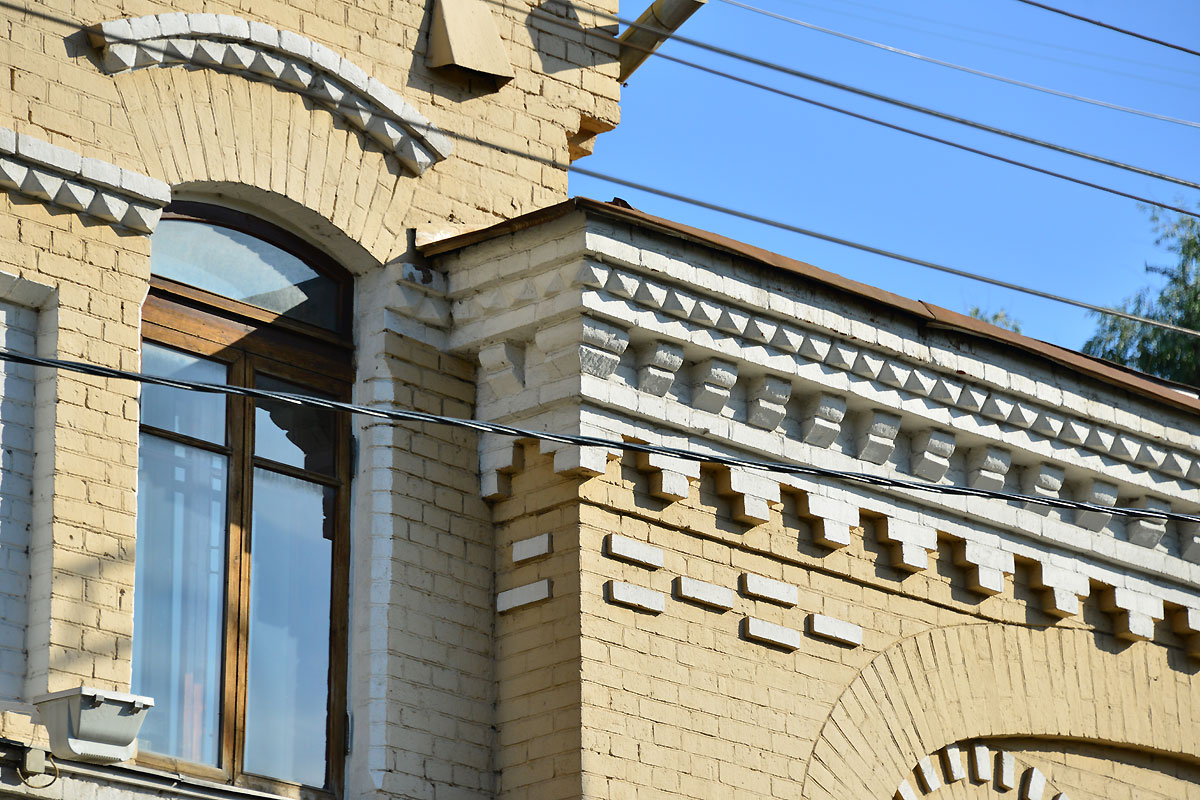

Фрагмент фасада в зоне карнизов:
Сканирование фасада 3

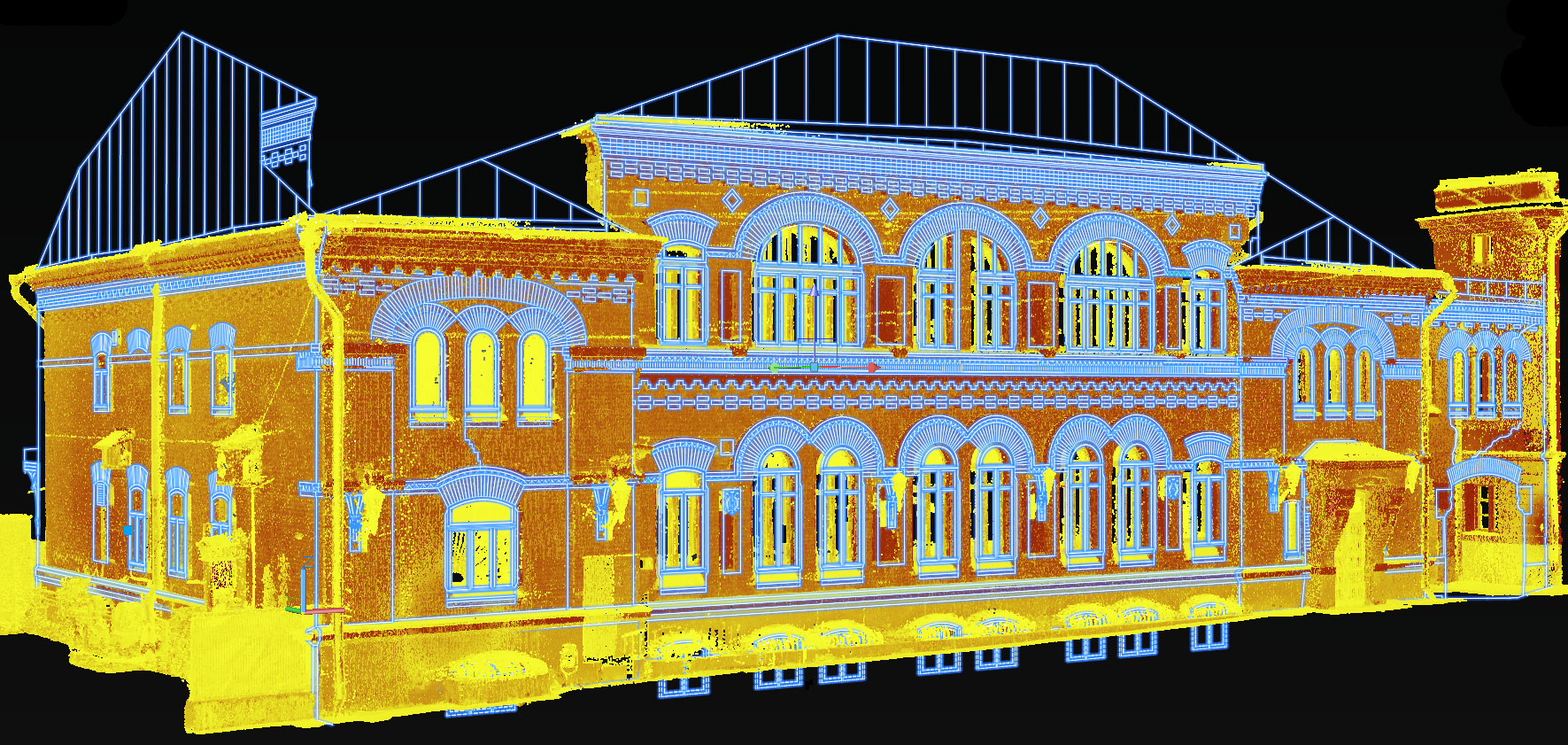

Совмещение облака точек и  граней:
Лазерное сканирование

Фрагмент фасада из документации:
Обмер фасада

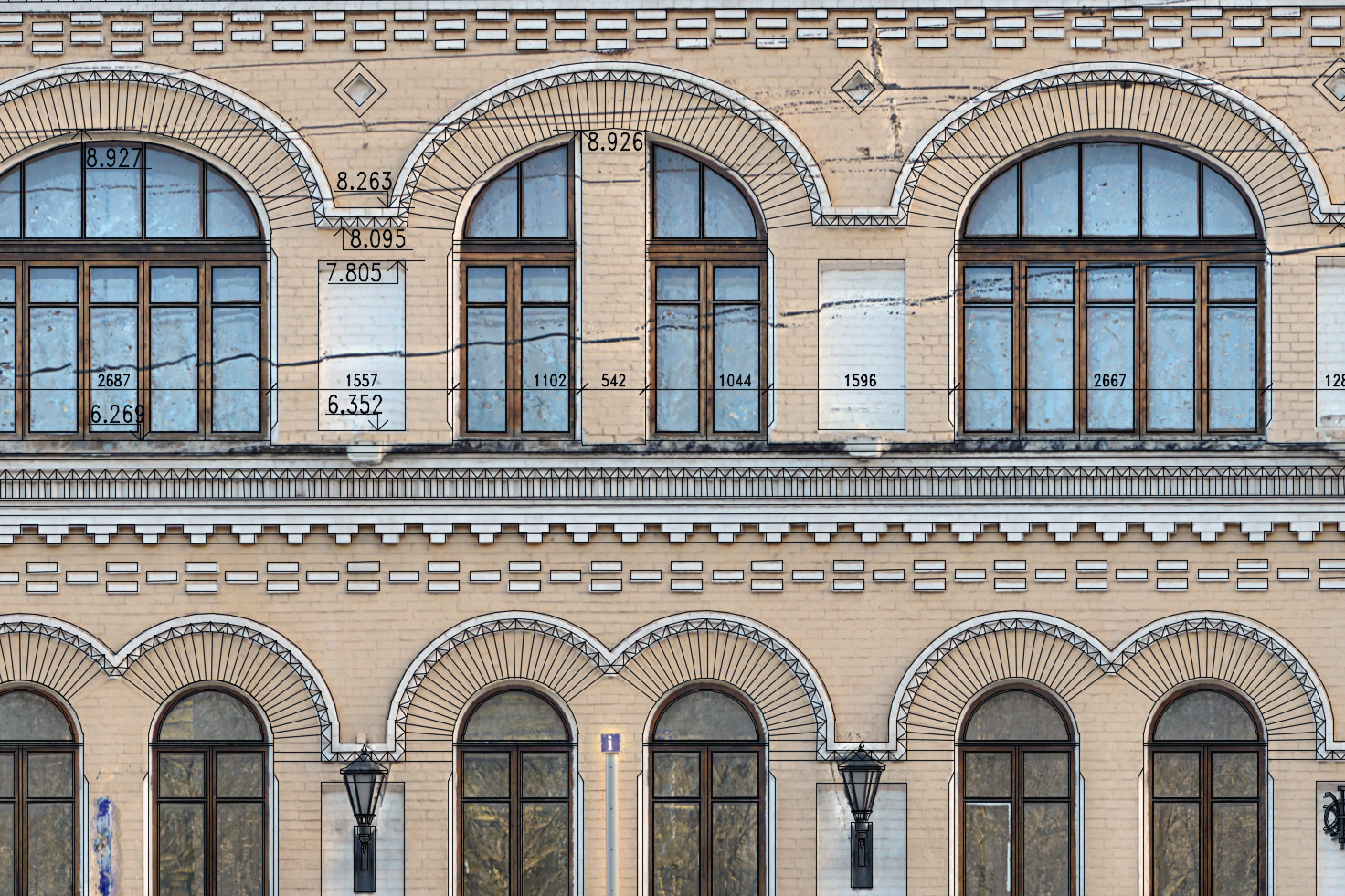

Совмещение полученной документации с ортогональной фотографией:
Обмер фасада

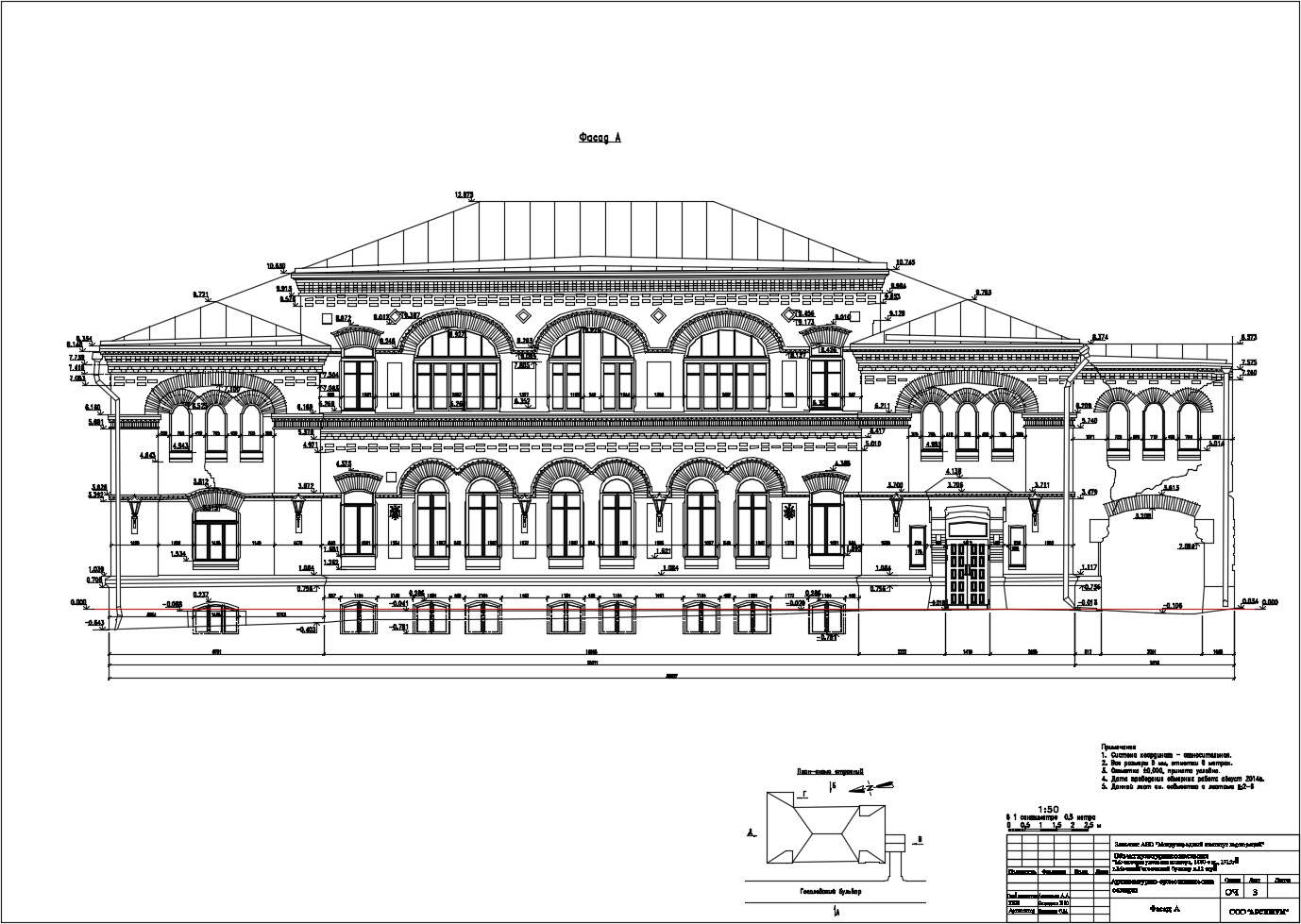

Главный фасад:
Обмер фасада 1

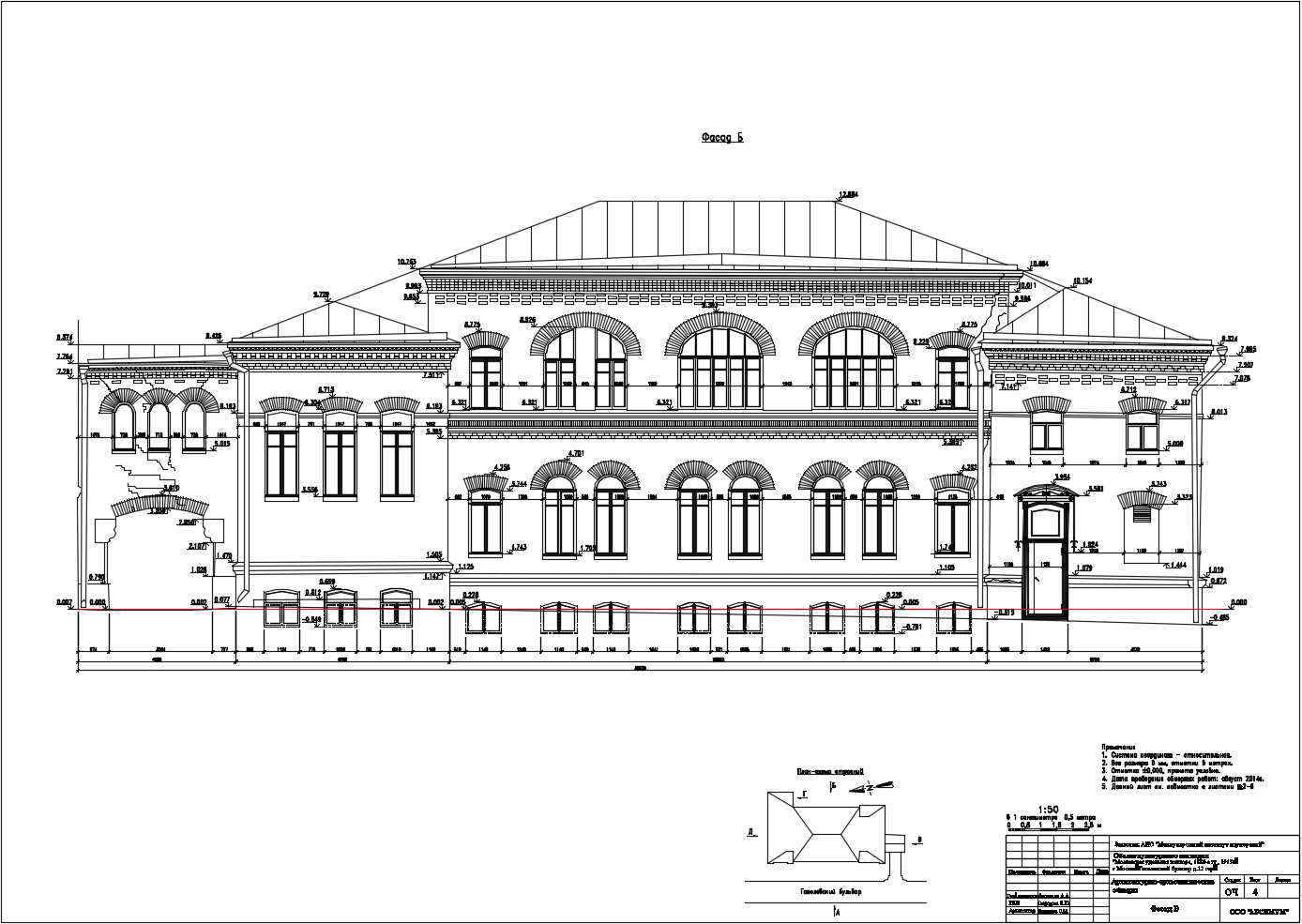

Дворовый фасад:
Обмер фасада 2

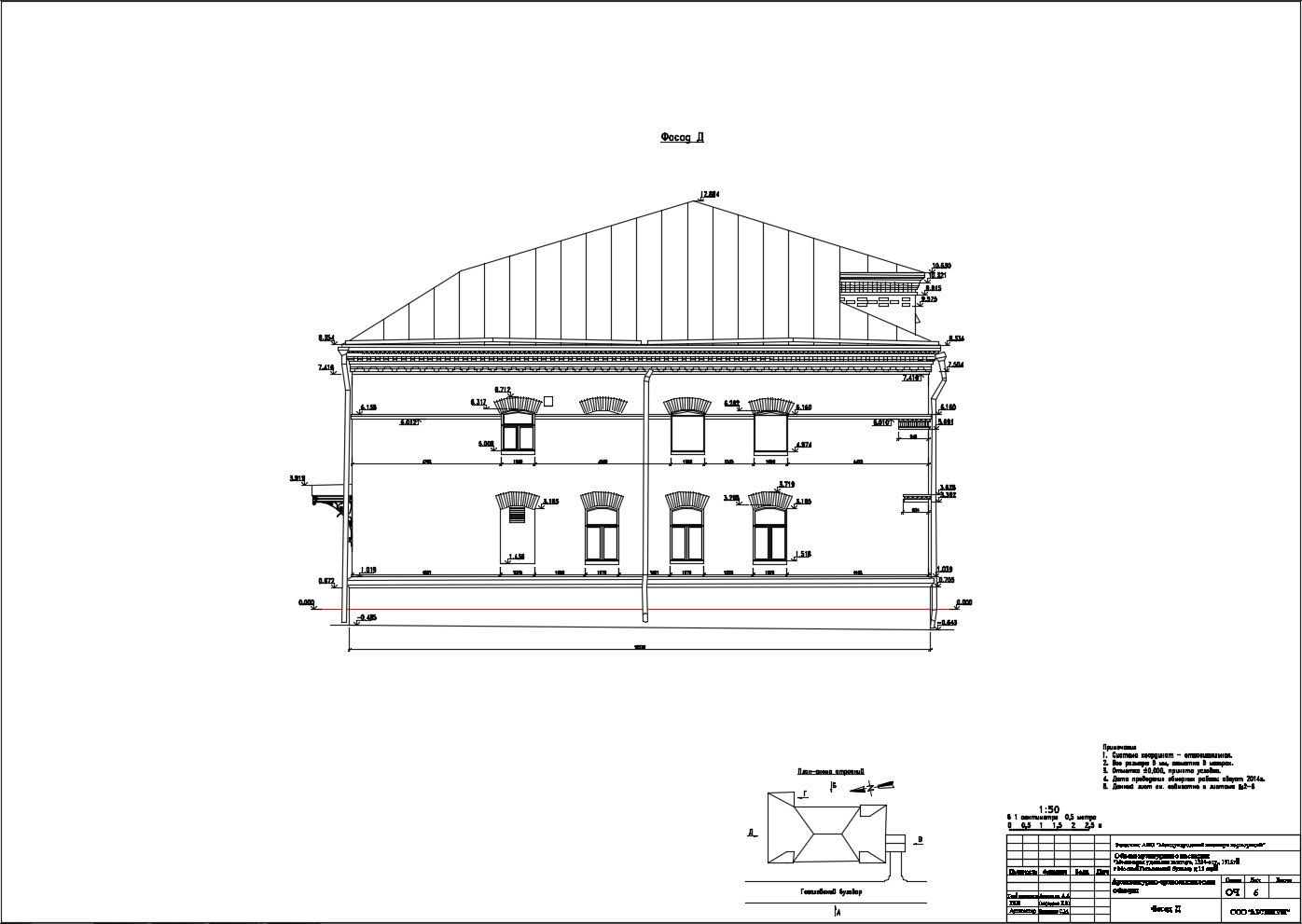

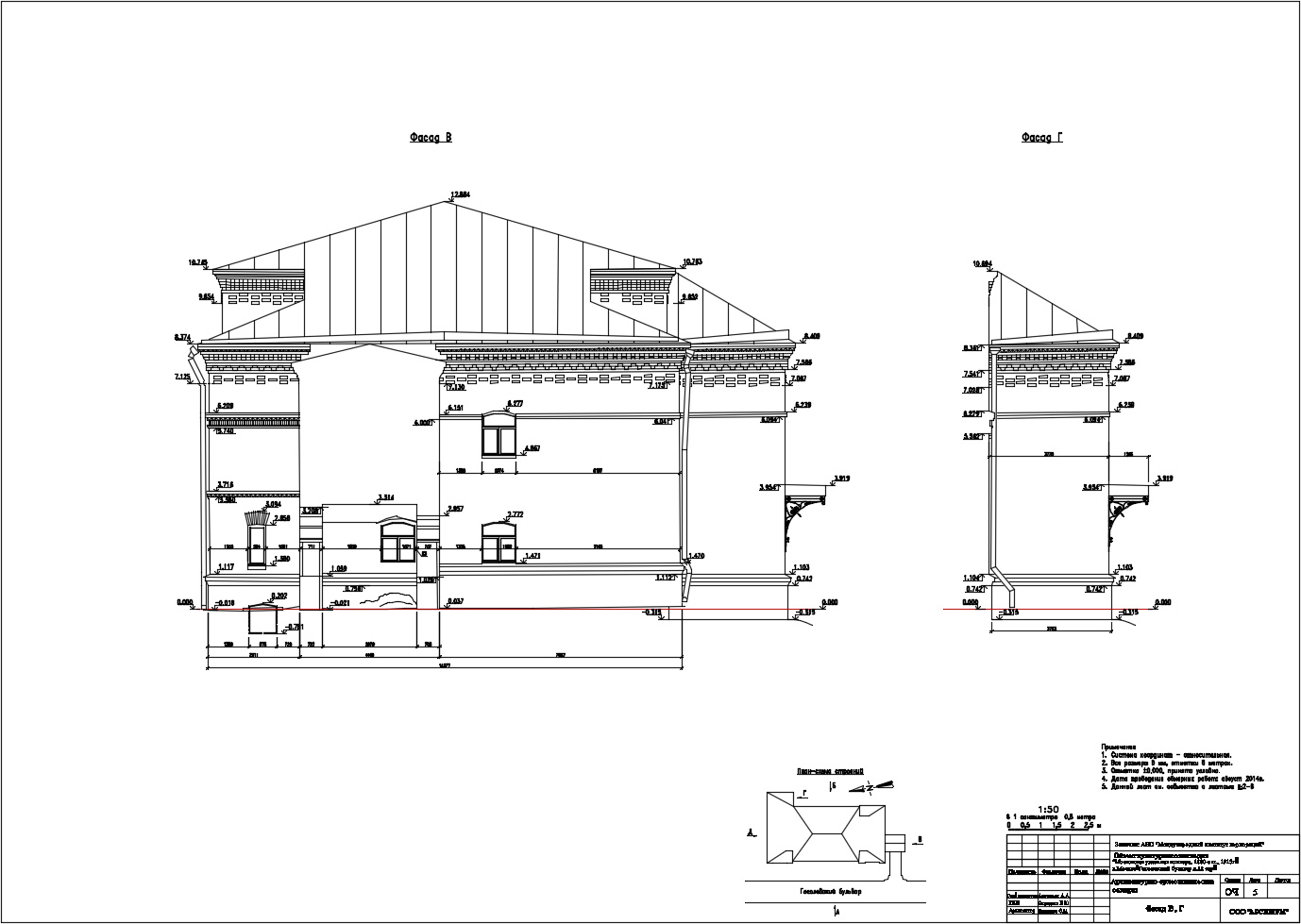

Результаты обмеров боковых фасадов:
Обмер фасада 3

Обмер фасада 4
