Лазерное сканирование фасадов площадью 8 000 кв.м.

Где: Москва, Зубовская площадь, 3с1.
Задача: архитектурный обмер фасада с применением технологии лазерного сканирования. Работы были выполнены при помощи сканера Leica Scanstation P20. Что позволило сократить сроки и поднять качество работ. В итоге, была выдана документация по фасадам в виде ортогональных проекций, выполненных в программе AutoCAD, для разработки проекта реконструкции фасадов.
Площадь фасадов: 8000 кв.м.
Количество точек: 740 млн.
Срок: 7  календарных дней.
Консультант: Солопов Александр

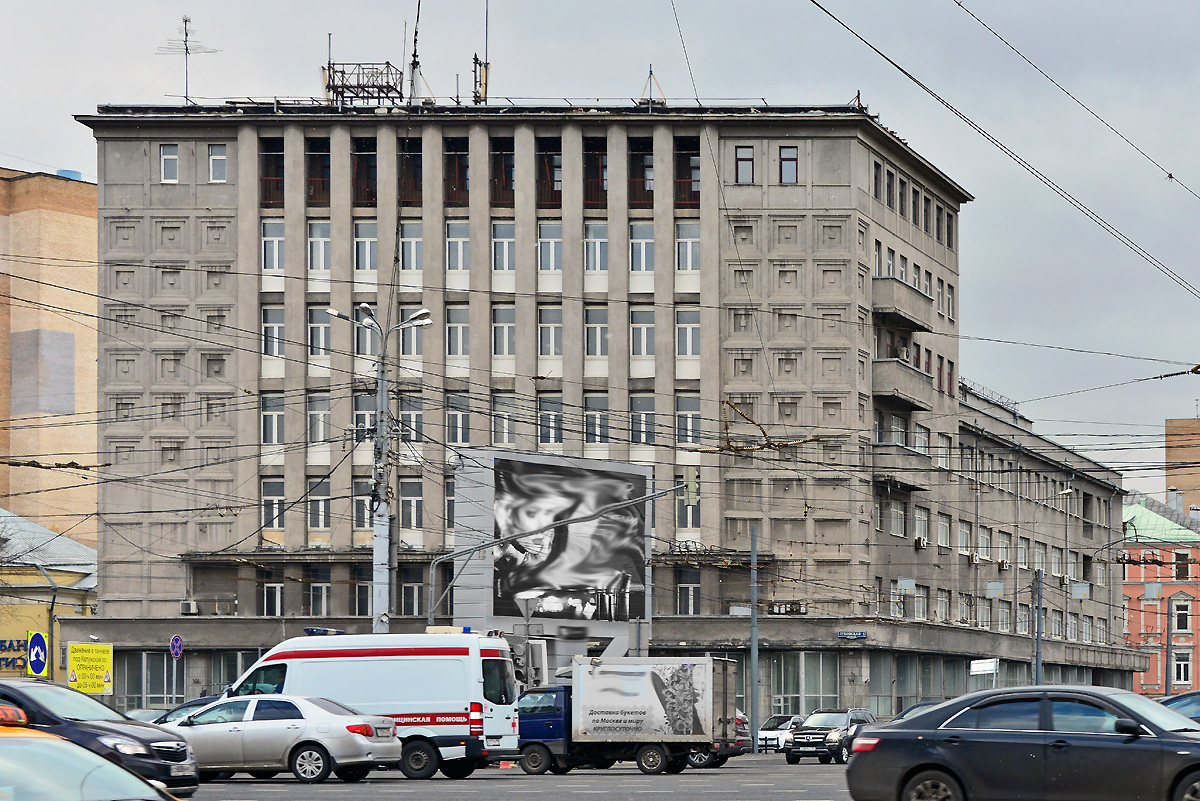

Главный и боковой фасады:
Обмер фасада

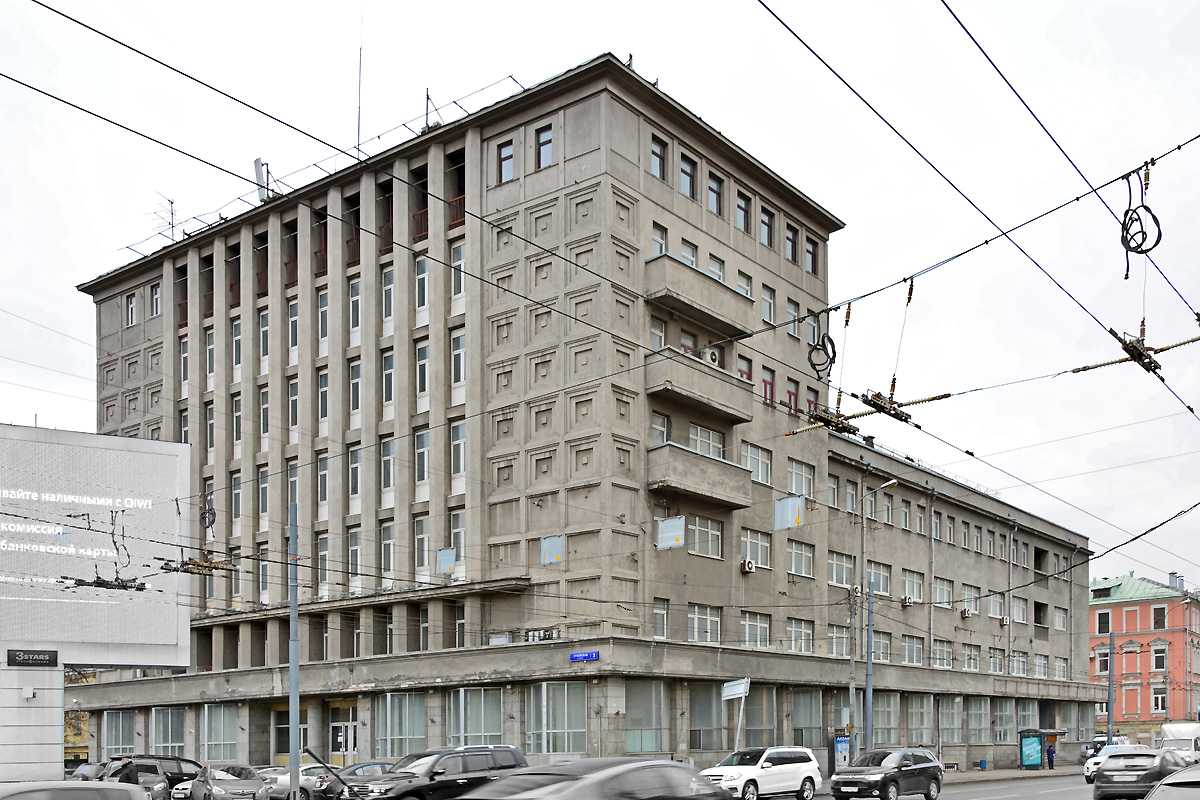

Главный фасад:
Обмер фасада

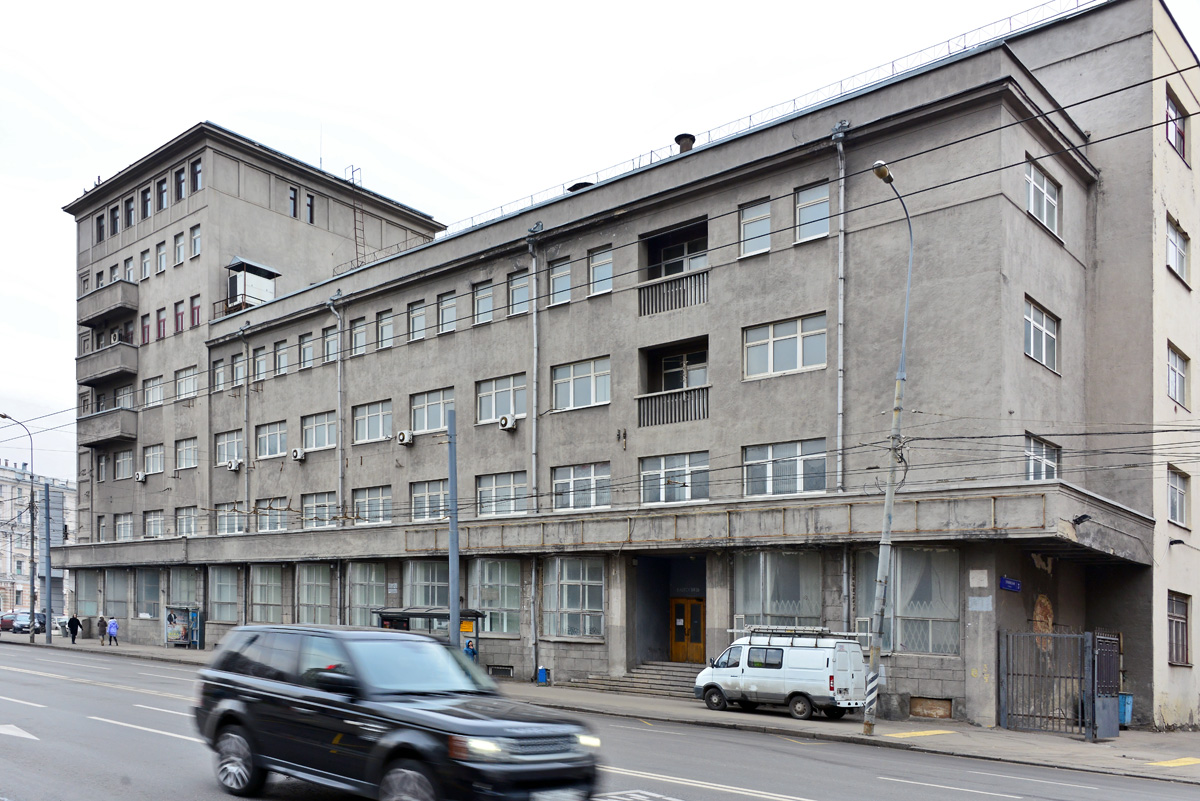

Боковой фасад:
Обмер фасада

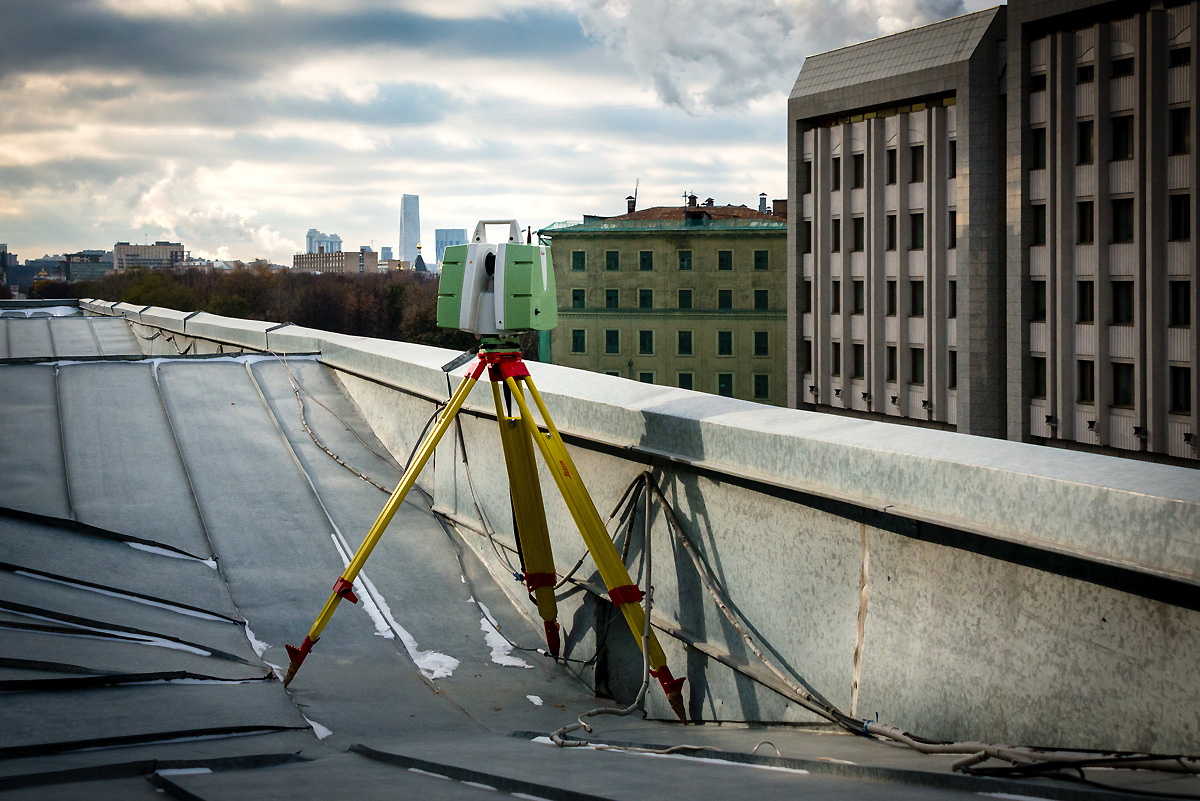

Лазерный сканер Leica ScanStation P20:
Лазерное сканирование

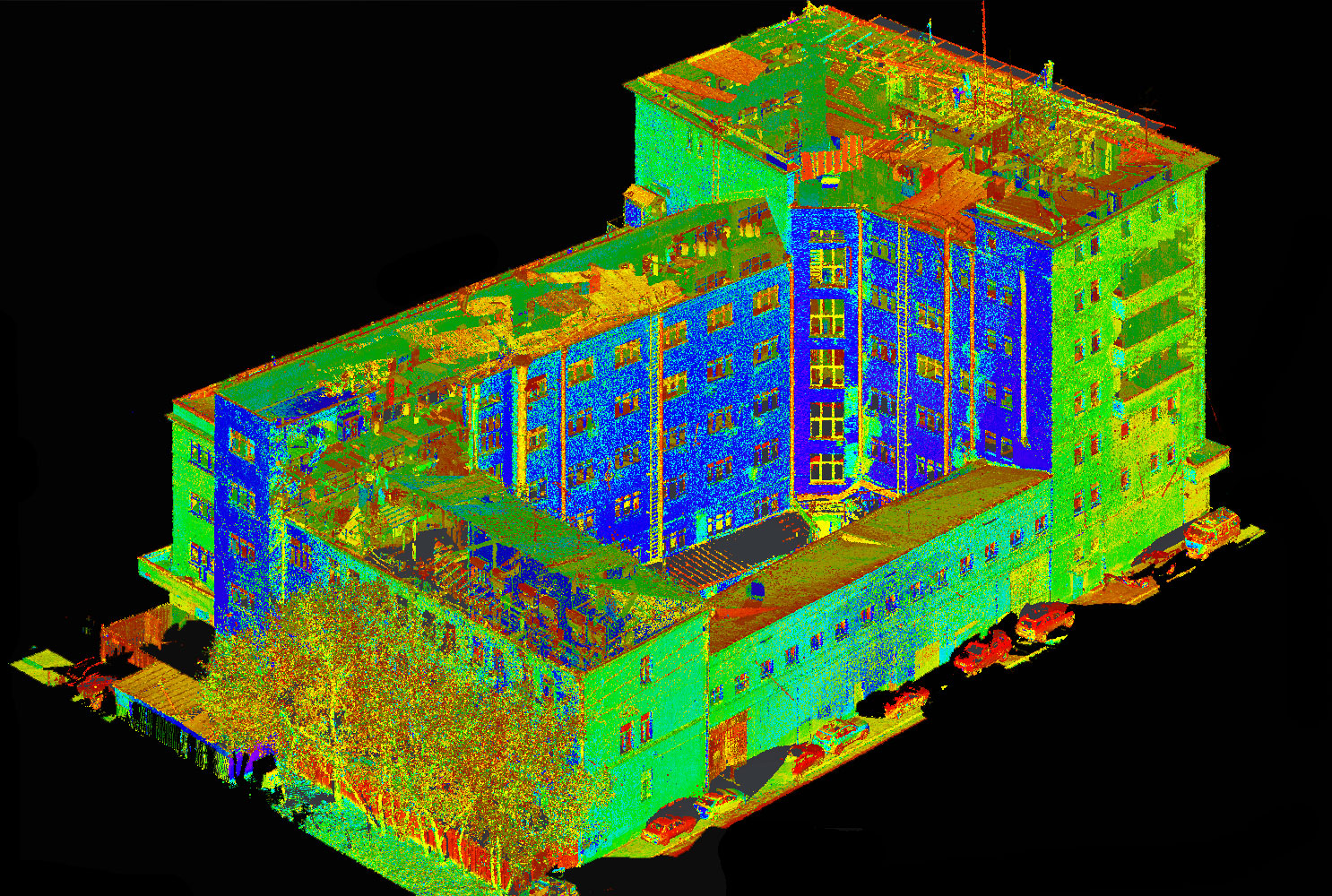

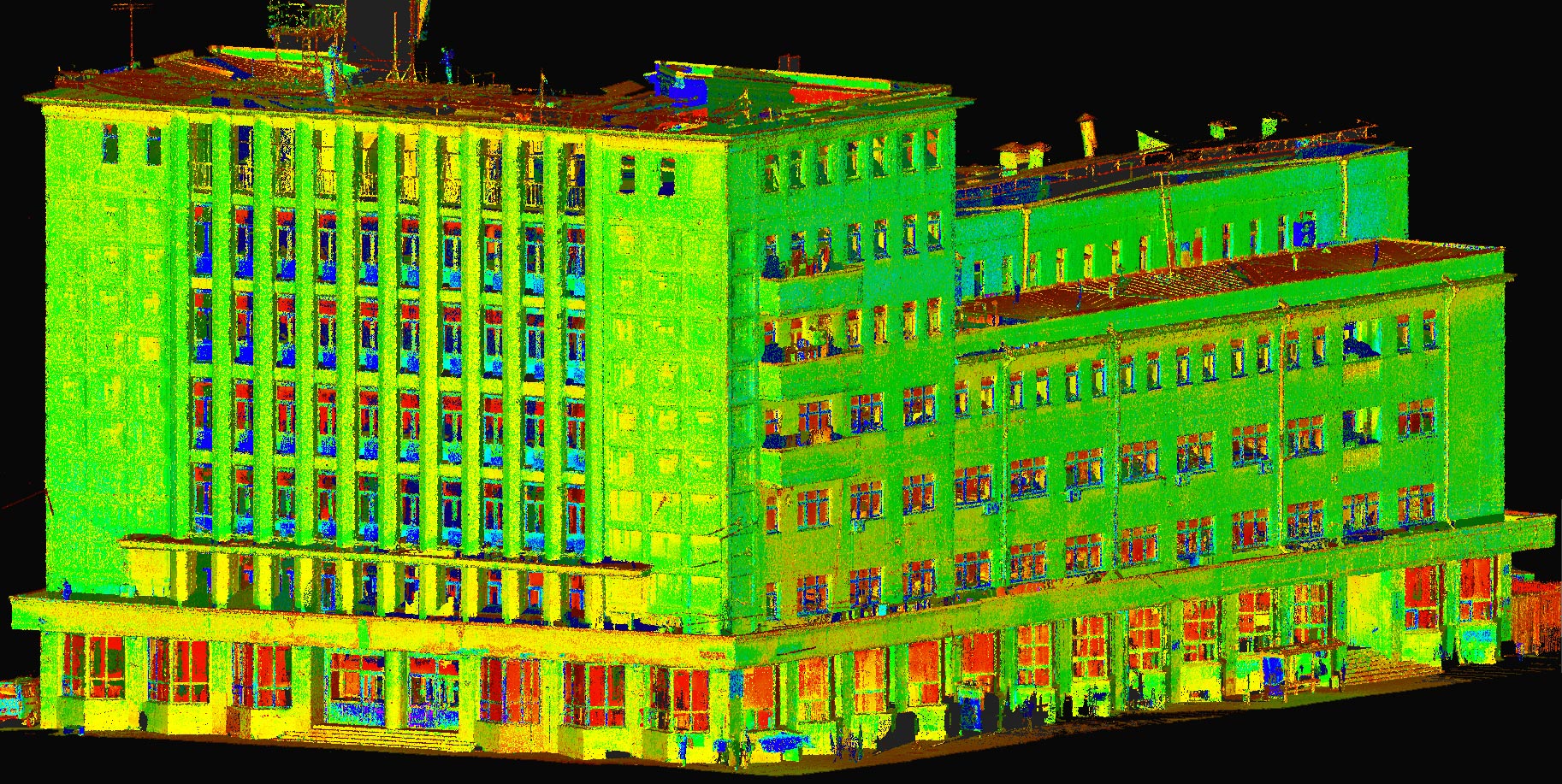

Облако точек полученное в результате лазерного сканирования:
Лазерное сканирование

Облако точек, вид со двора:
Лазерное сканирование

Видео результатов лазерного сканирования (смотреть в НD):

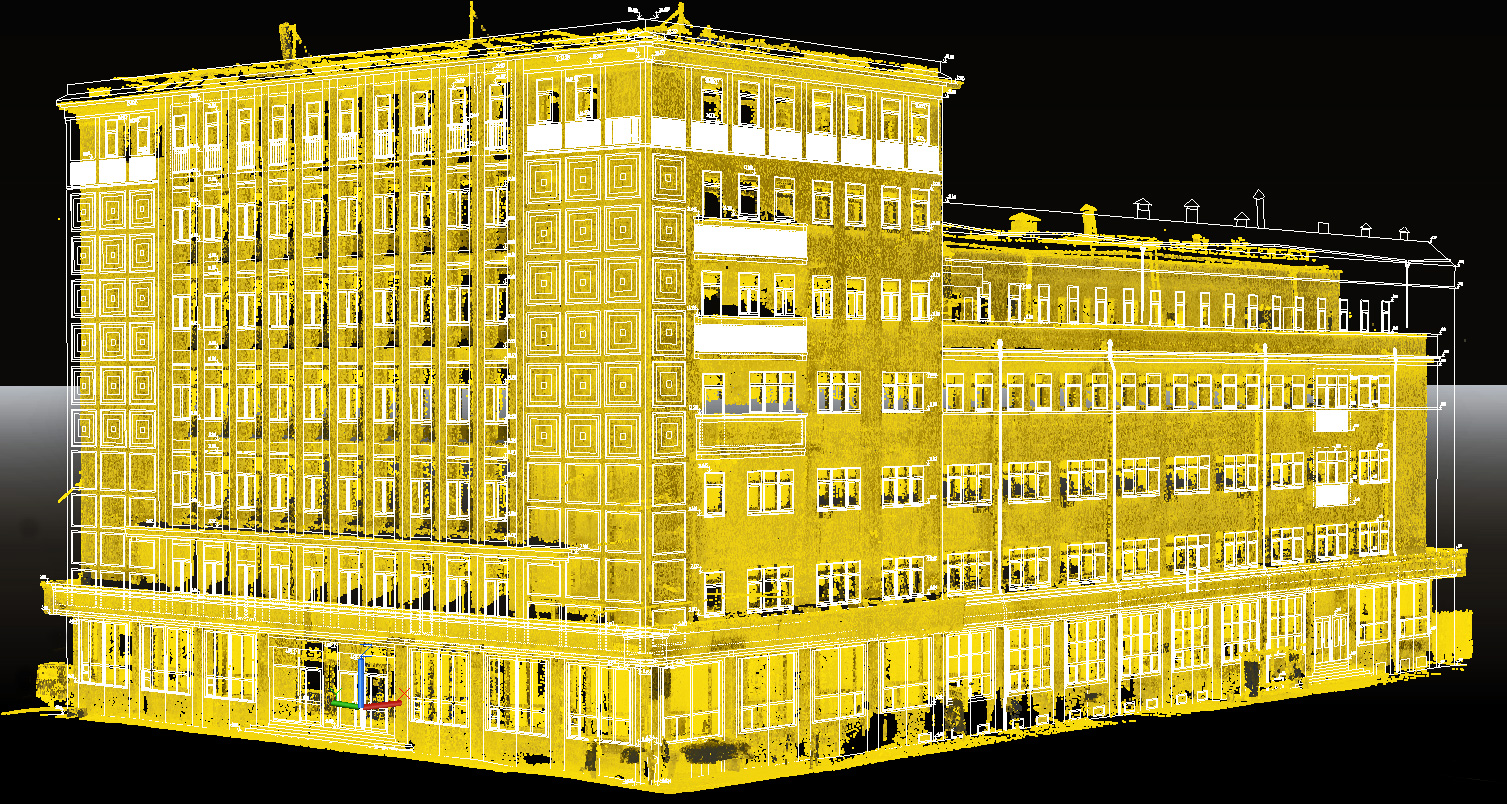

Совмещение облака точек и проектной документации:
Лазерное сканирование фасадов

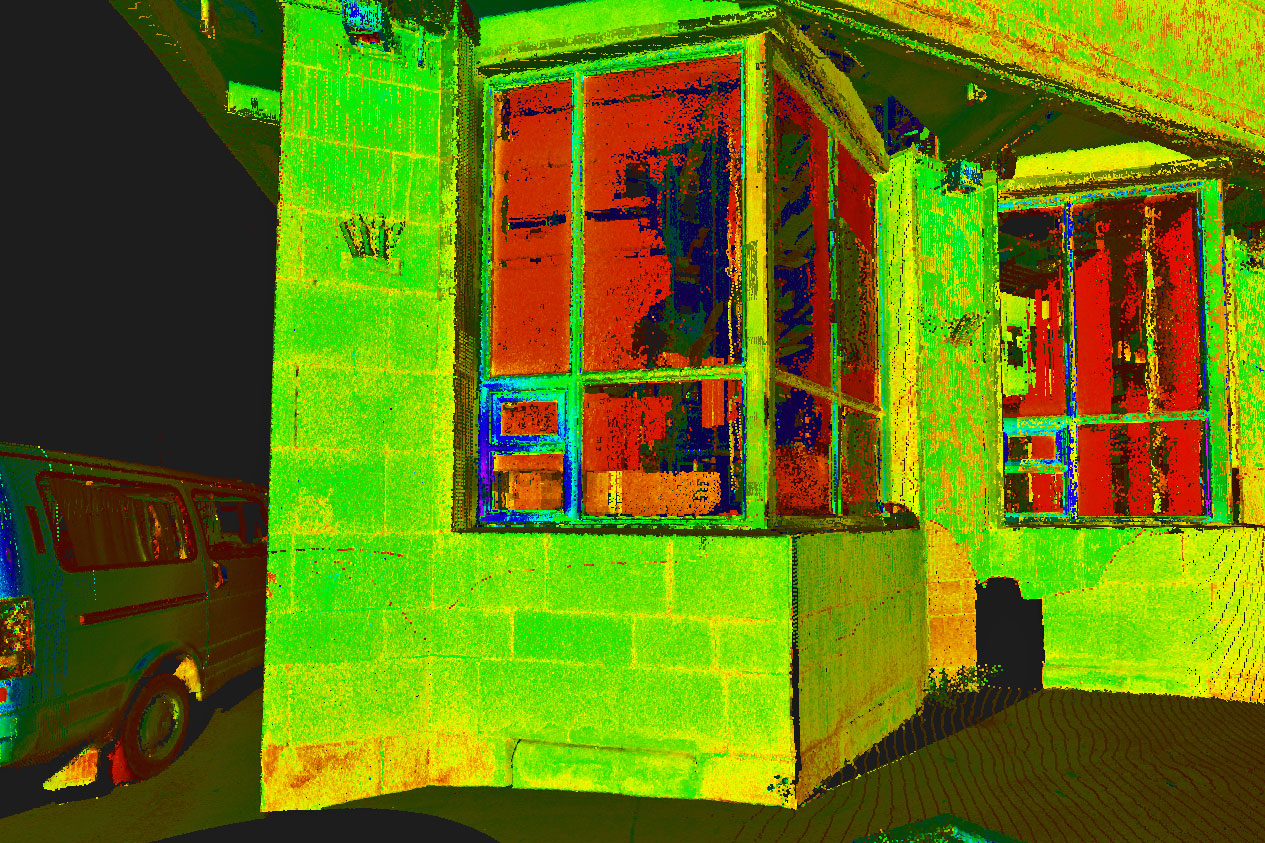

Плотность облака точек позволяет рассмотреть все необходимые детали (шаг точек 1х1 мм):
Лазерное сканирование

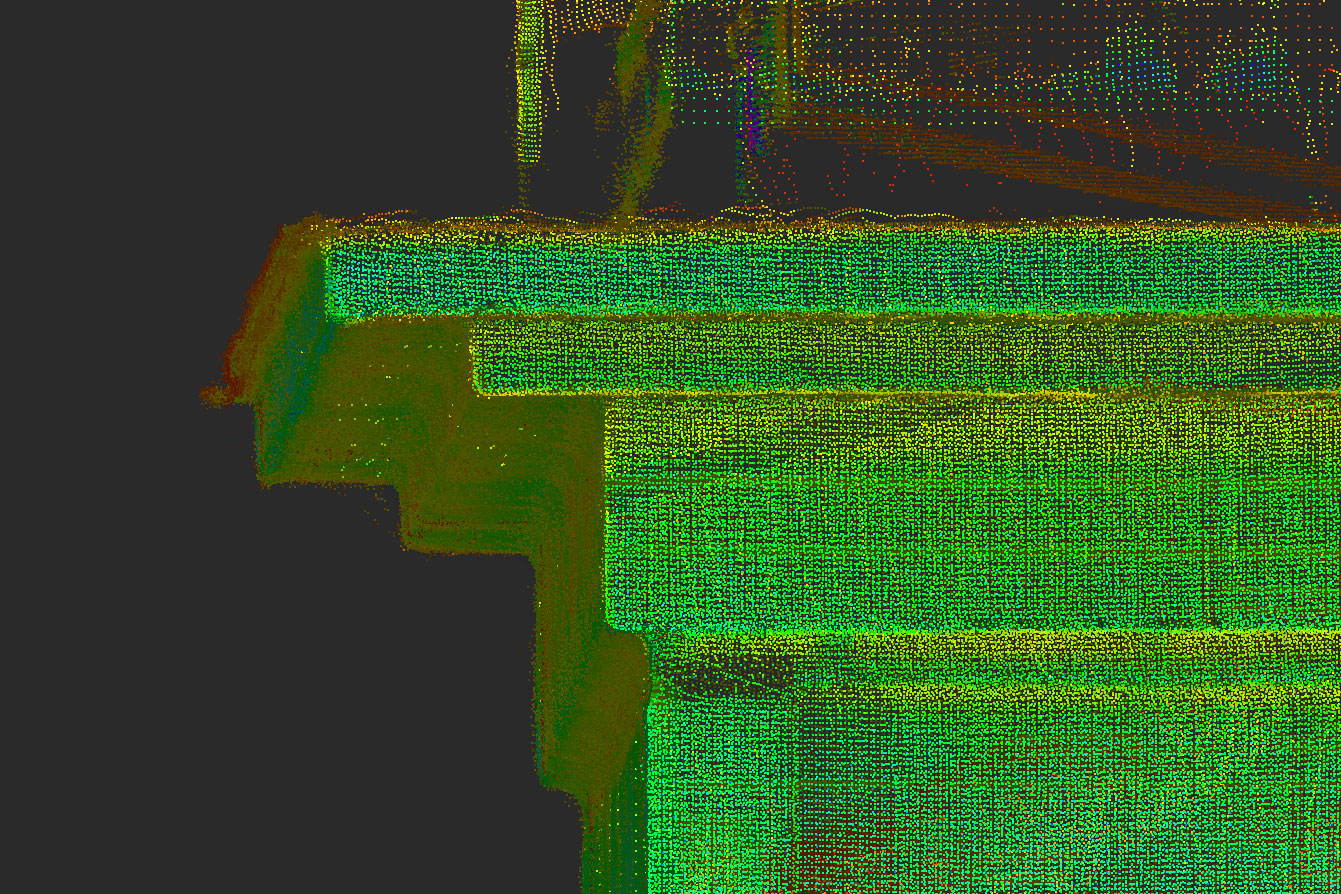

Плотность точек в зоне венчающего карниза на отметке 30 метров - 5х5 мм:
Лазерное сканирование

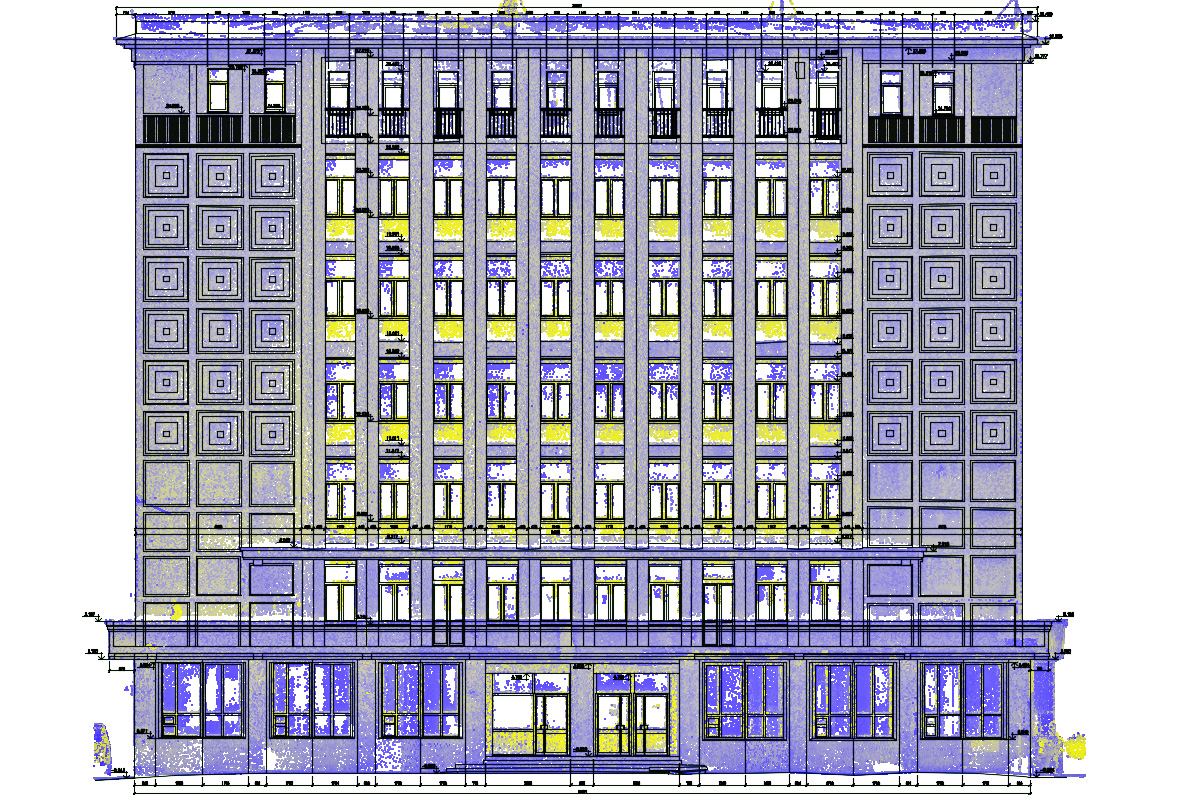

Совмещение чертежа главного фасада и облака точек:
Лазерное сканирование

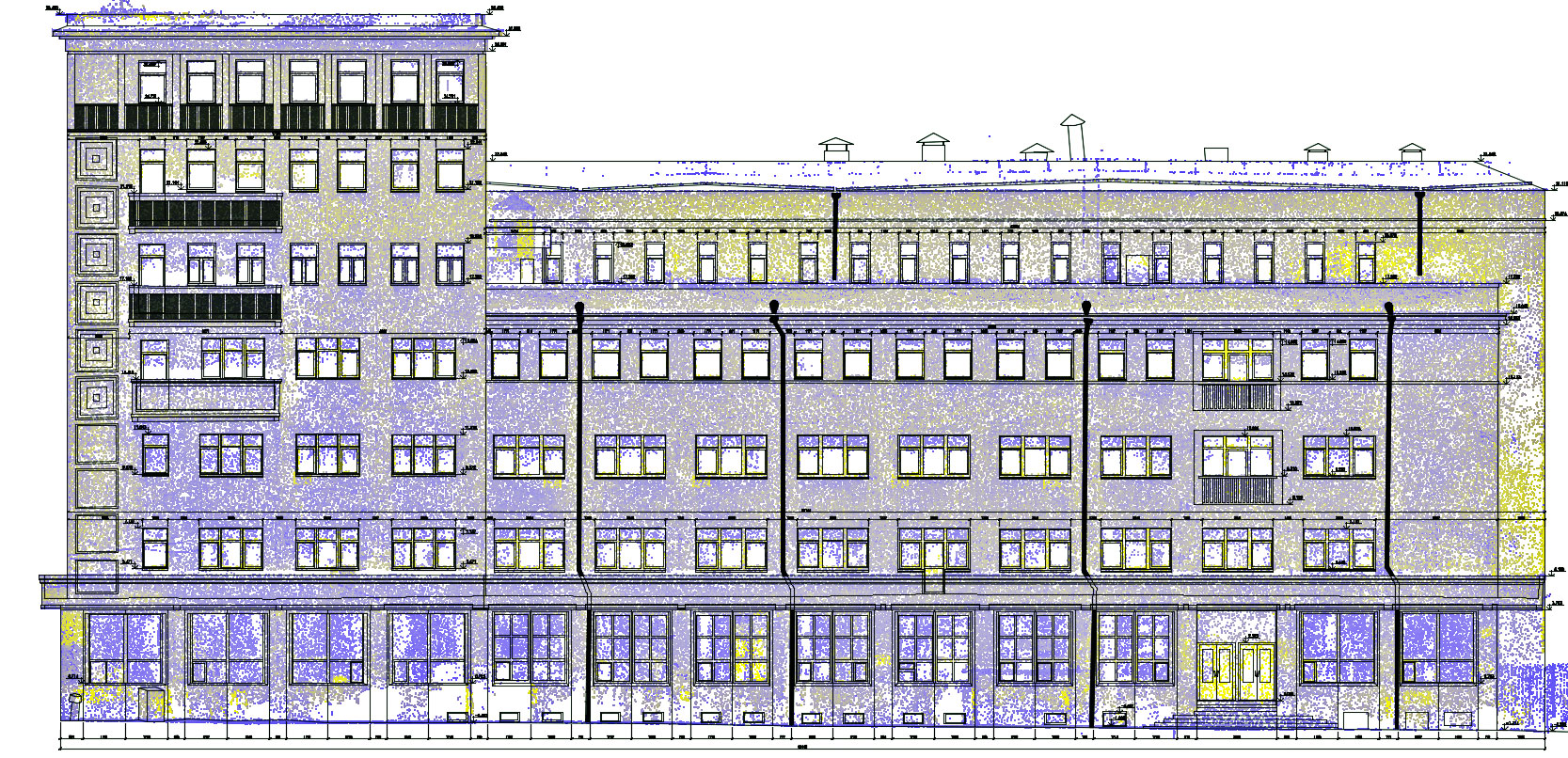

Совмещение облака точек и бокового фасада:
Лазерное сканирование (3)

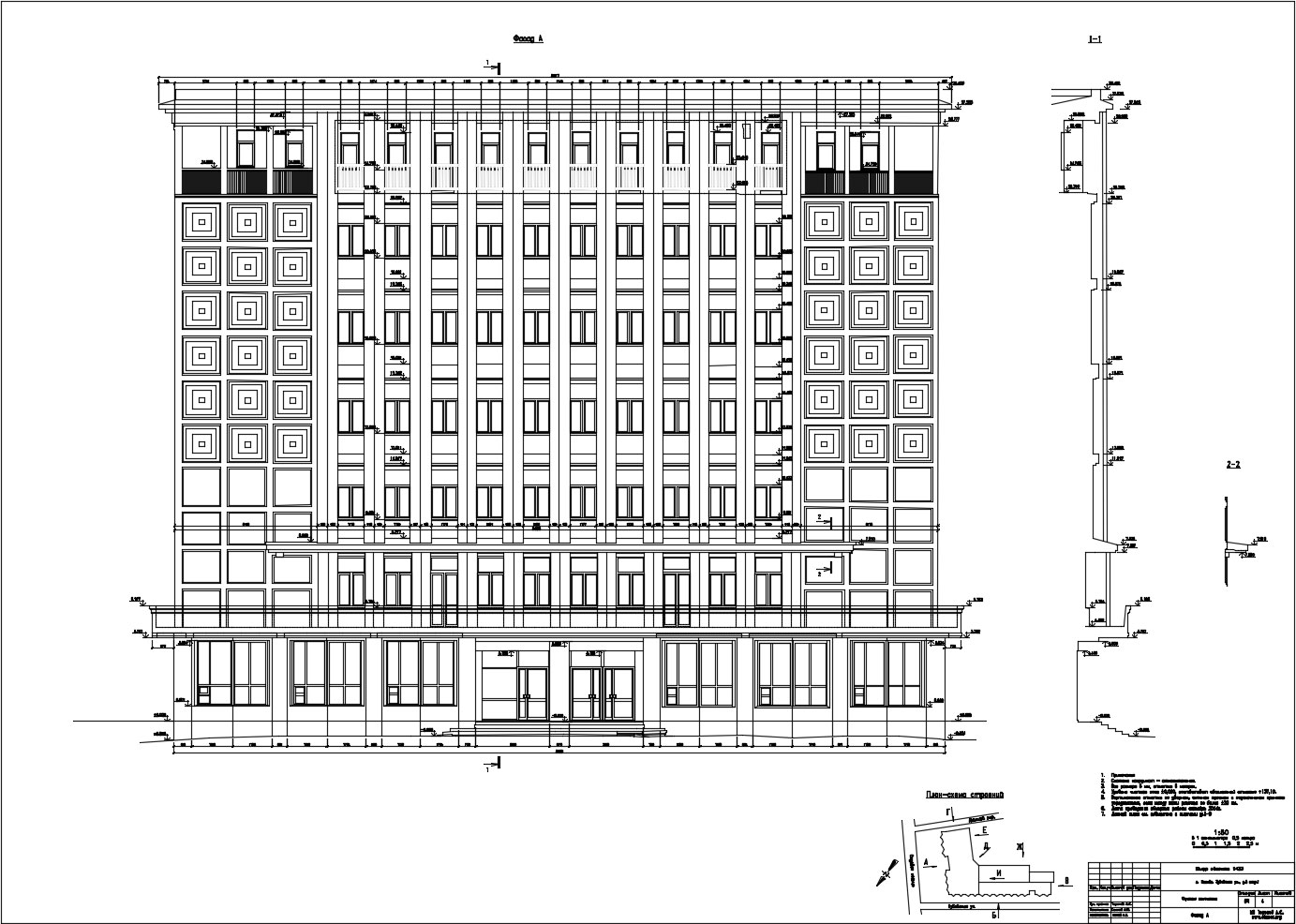

Главный фасад и разрез по главному фасаду:
Обмер фасада

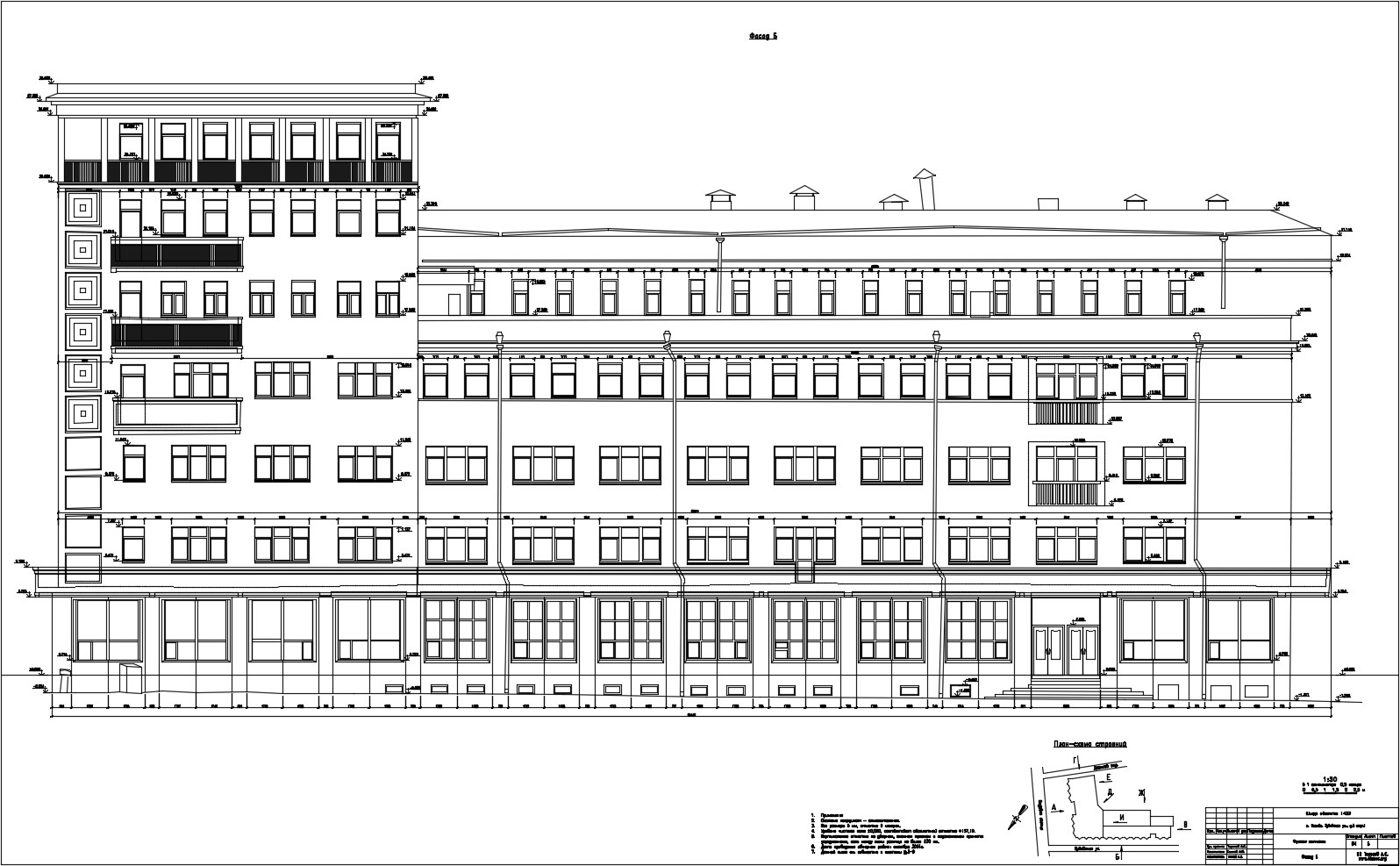

Боковой фасад: Обмер фасада

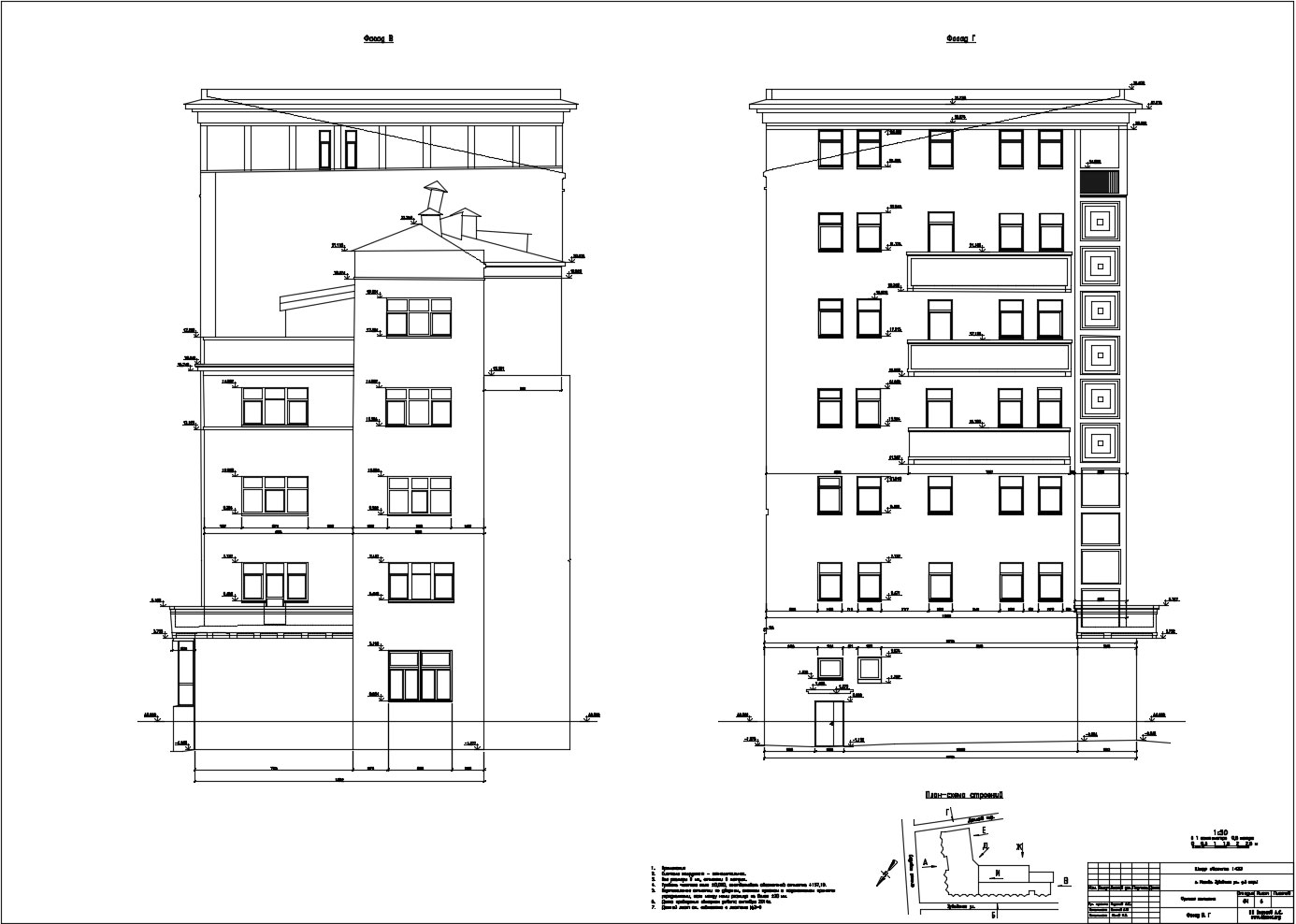

Торцевые фасады:Геодезический обмер фасада

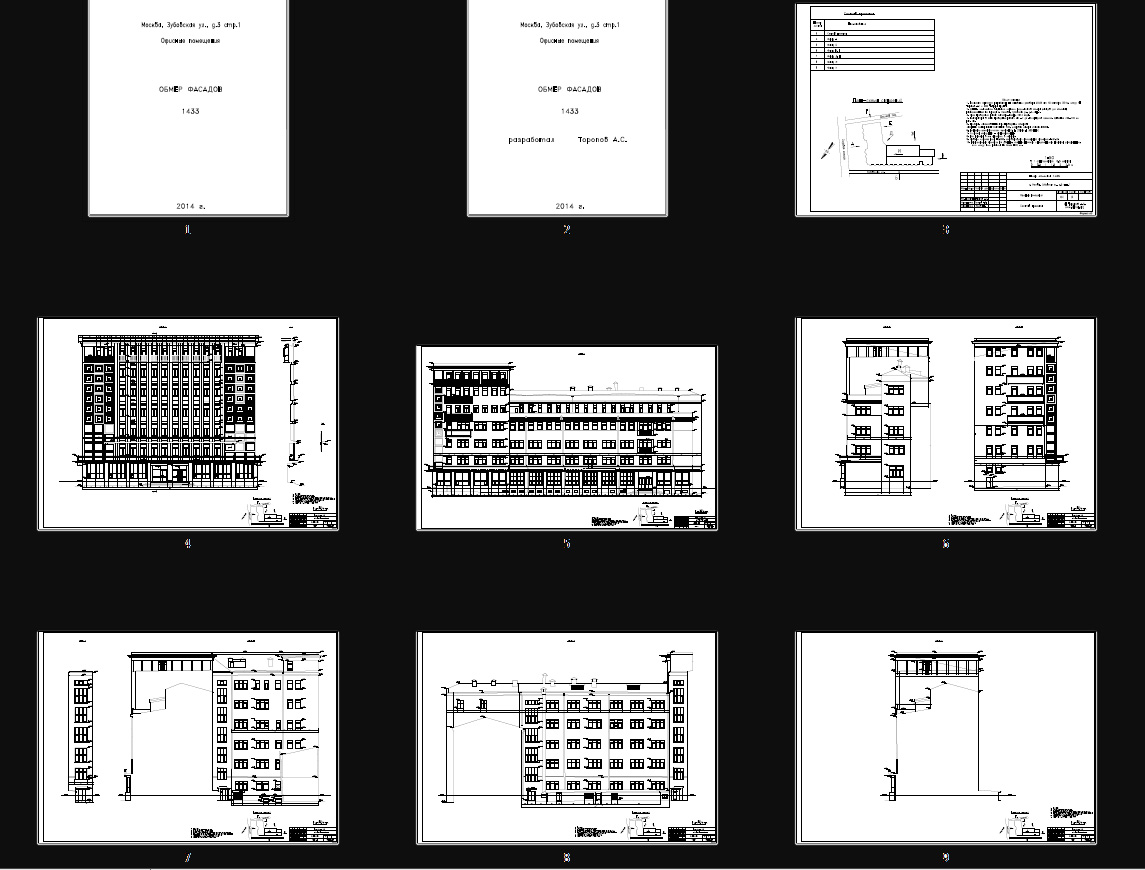

Веся документация по обмерам:
Обмеры фасадов
