Где: Москва, под землёй, метро Бауманская, торец станции.
Задача: обмер мраморной мозайки.
Срок: 5 календарных дней.
Скачать обмер: Архитектурный обмер.pdf (0.7 МБ)

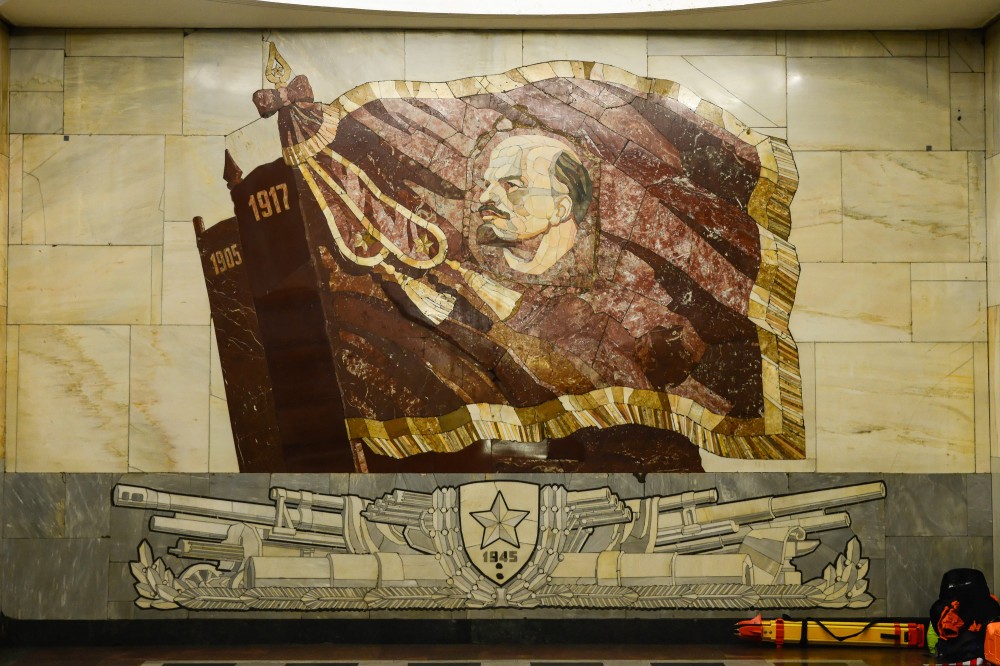

И так, скоро тут будет 2-ой выход, но сейчас, как и 60 лет назад там висит Ленин, когда-то еще был и Сталин, но потом его удалили. Данное панно имеет историческую ценность и его надо демонтировать, а в дальнейшем собрать уже наверху в вестибюле  станции. Но, сначала надо померить и зафиксировать где находится каждый камень (около 4500 кусков мрамора):

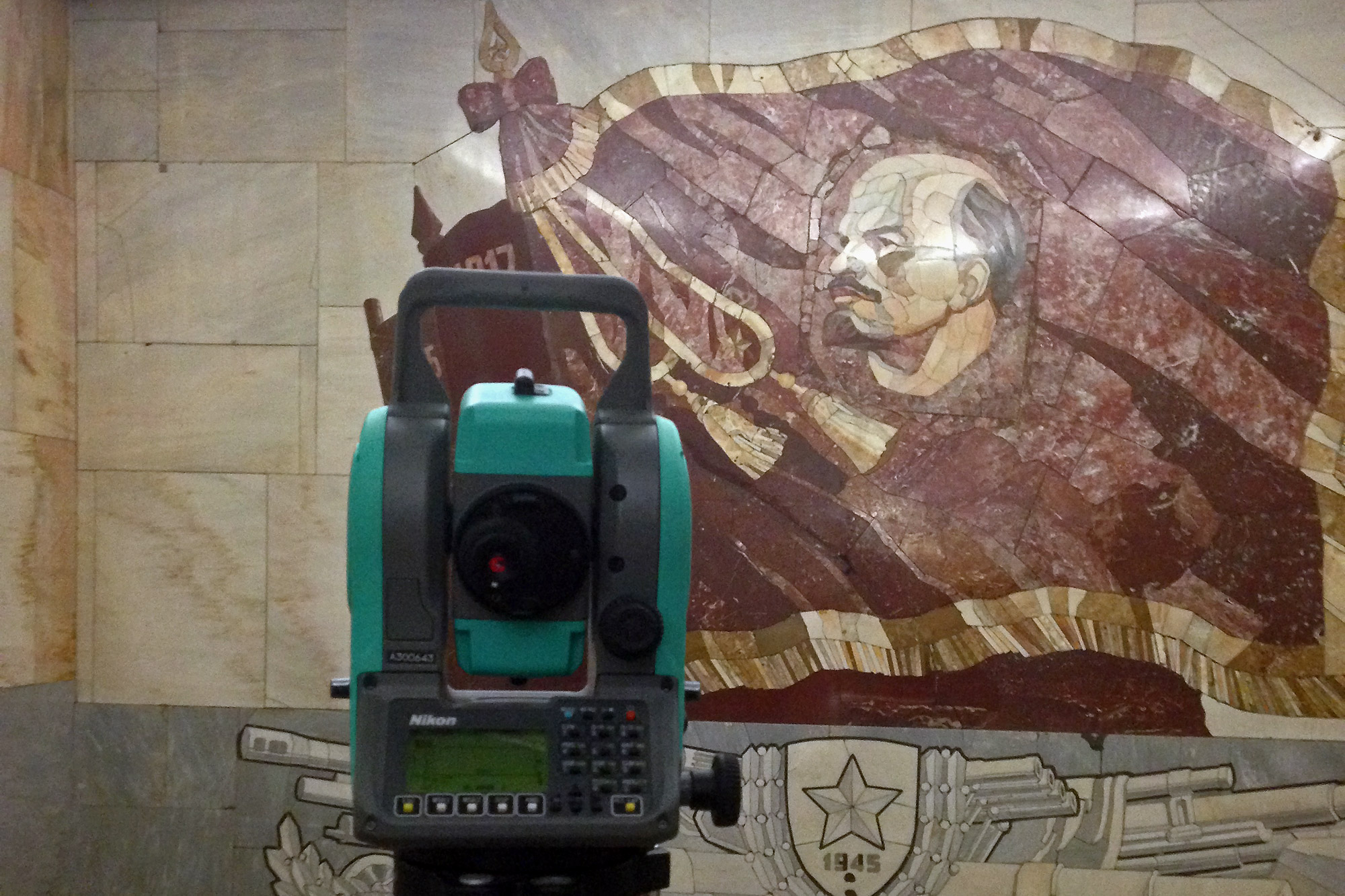

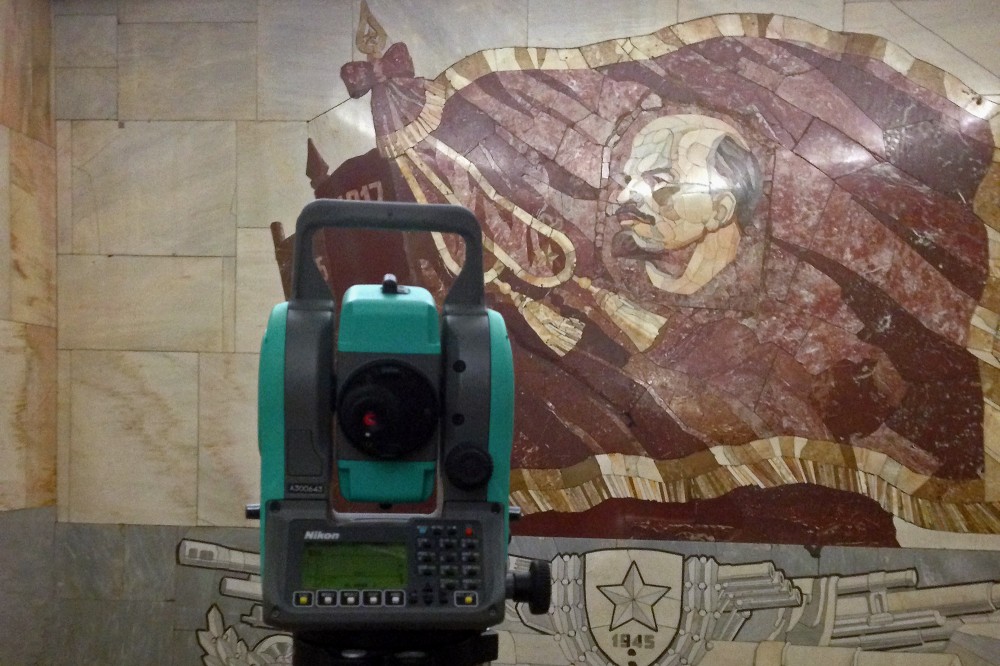

Сначала всё, что можем, измеряем лазерной рулеткой, затем, ставим тахеометр и погнали:

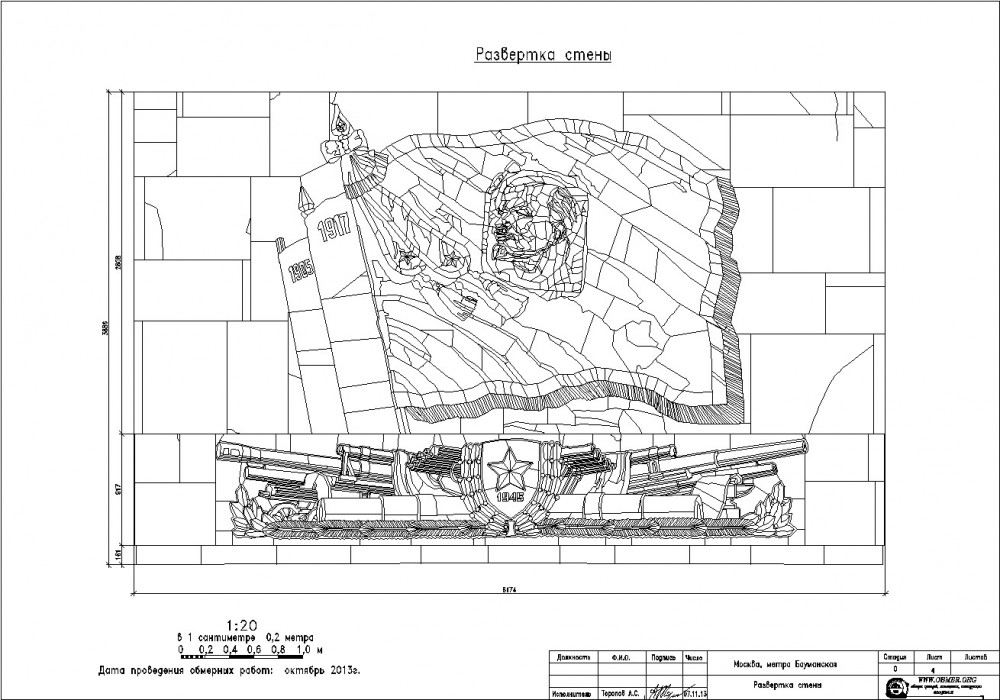

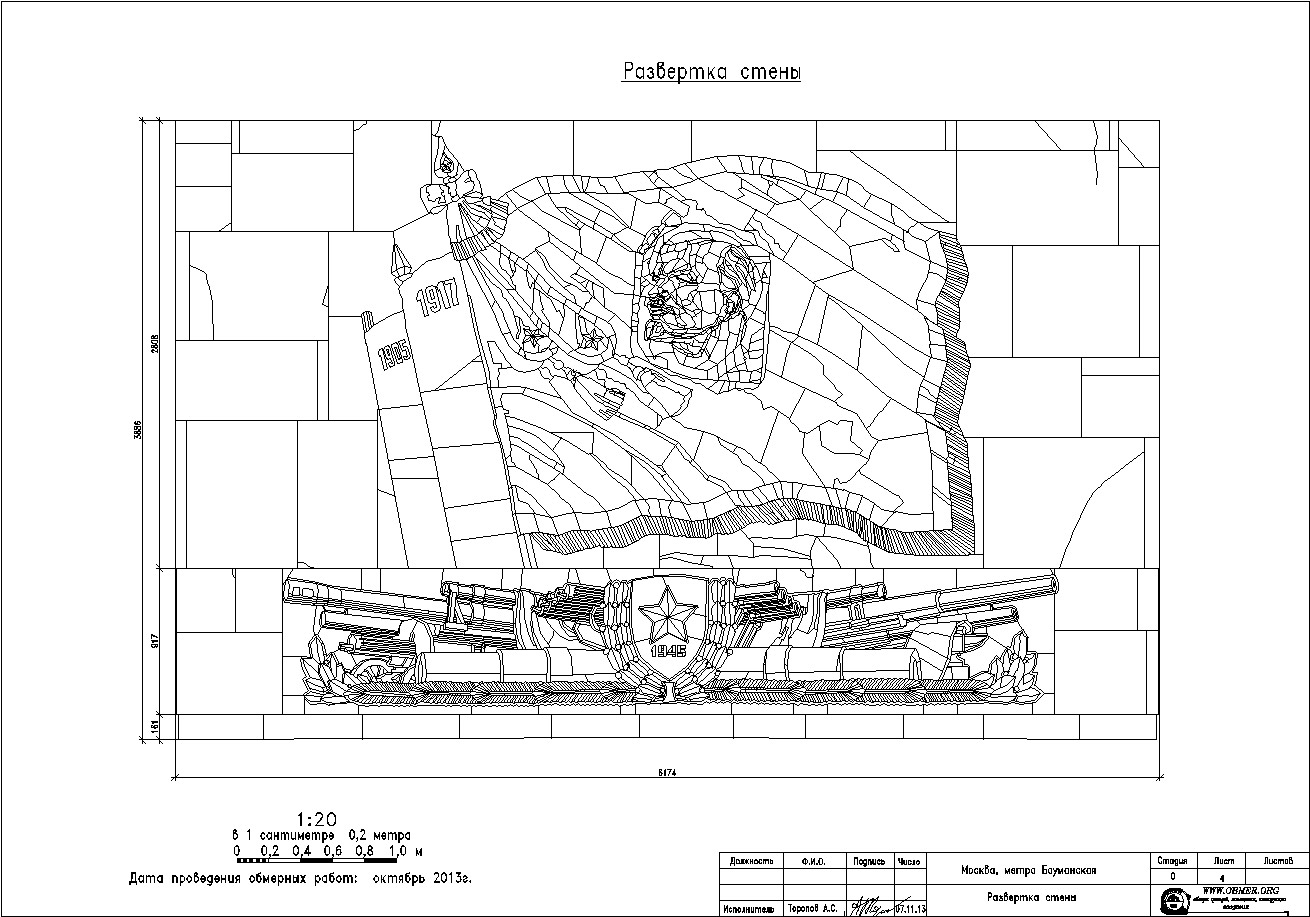

В итоге в AutoCAD, как-то так, трещины тоже фиксируем:

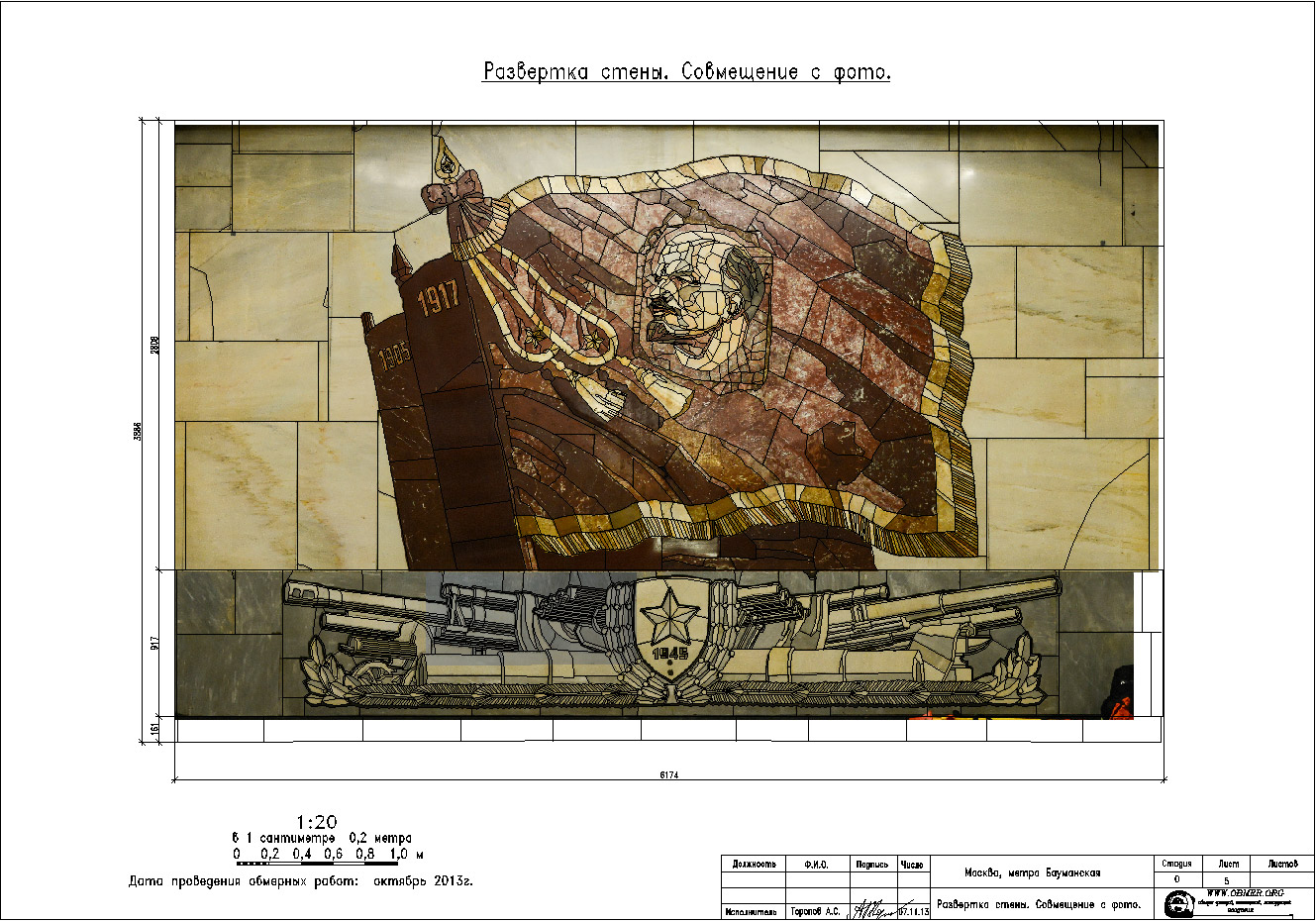

Совмещенная версия:

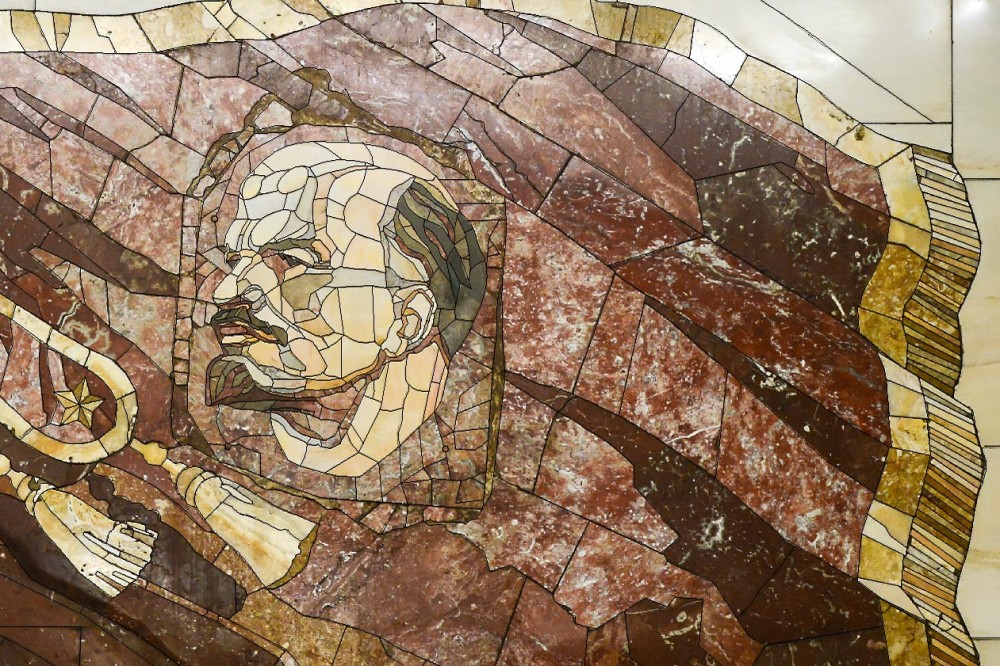

Детали совмещённые с AutoCAD:

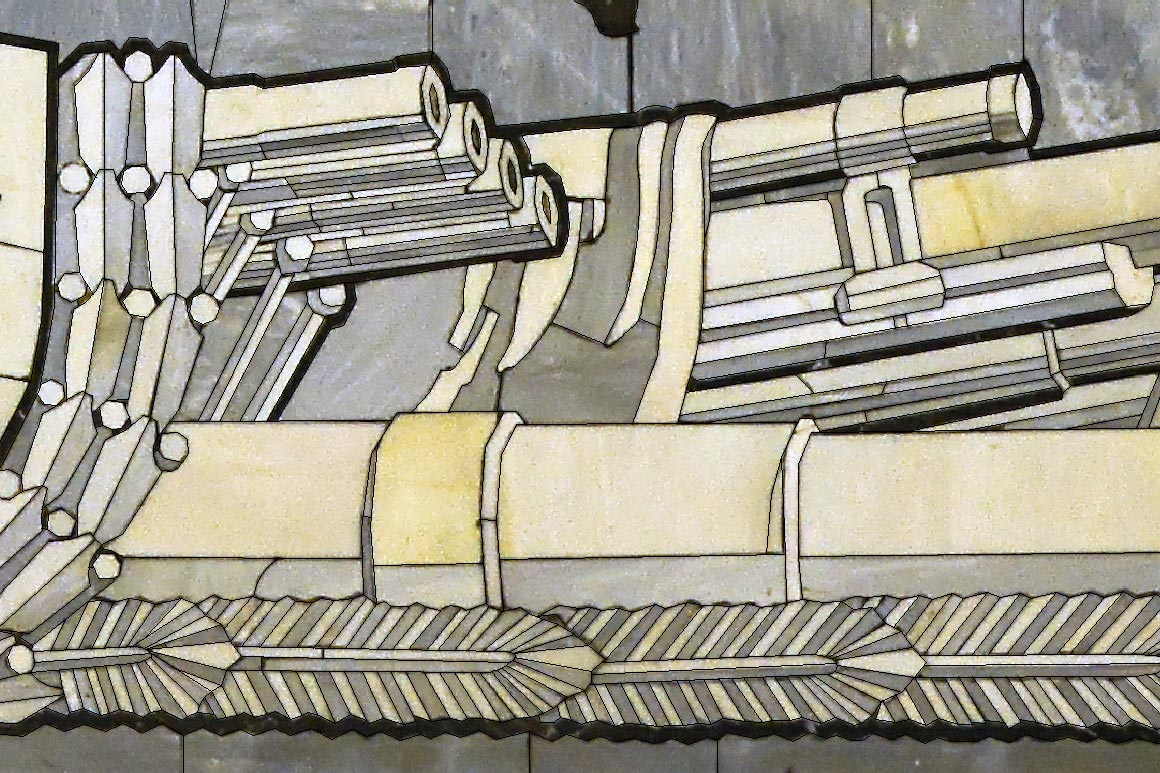

Ещё совмещение с AutoCAD:



Ждем второго выхода на метро Бауманская.
